一、产品介绍

AFL-80 主要设计用于工业和控制应用。该产品有 3 个版本：TTL 输出、低电流/电压触点闭合、高电流/电压触点闭合。

TTL 版本：发射器以 180 KHz 的速率同时对 8 个数字 TTL 输入进行采样。并将其状态传输至接收端的 8 个数字输出。接收器端的 8 个 TTL 输出将更新为与发送器中完全相同的状态(“0”或“1”逻辑电平)。

触点闭合版本：发射器对 8 个触点的状态(“ON”或“OFF”状态)进行采样，并通过光纤链路将它们传输到接收器。

这些输出可用作 8 个 C 型继电器触点，具有 2 种不同的额定值：

“LINK”报警 LED 和 C 型继电器触点使用户能够了解链路是否断开，并采取必要的预防措施来停止系统。TTL 版本的产品提供 TTL 信号。

输入采样和输出更新可以通过使用发送器或接收器处的“SAMPLE”引脚与外部电路或控制器同步。每次读取输入状态(在发送器端)或更新输出状态(在接收器端)时，该引脚都会提供一个 TTL 脉冲。

AFL-80 由以下组件组成：

1. 数字输入光纤发射器 - AFL-80/TX，具有 TTL/触点闭合兼容输入。

2. 数字光纤接收器 - AFL-80/RX，该装置可配置干触点(每个输入 1 个转换)或 TTL 输出。

3. 长达 3 公里的多模玻璃光纤或 50 公里的单模光纤(可选)。单模收发器的光学预算：30 dB

4. 2 个 12V 电源 - 每侧一个。

该装置可改装为 24V + DIN 导轨外壳和用于 DIN 导轨安装的支架。

该链路连接在发射器的输入和接收器的继电器触点输出之间。

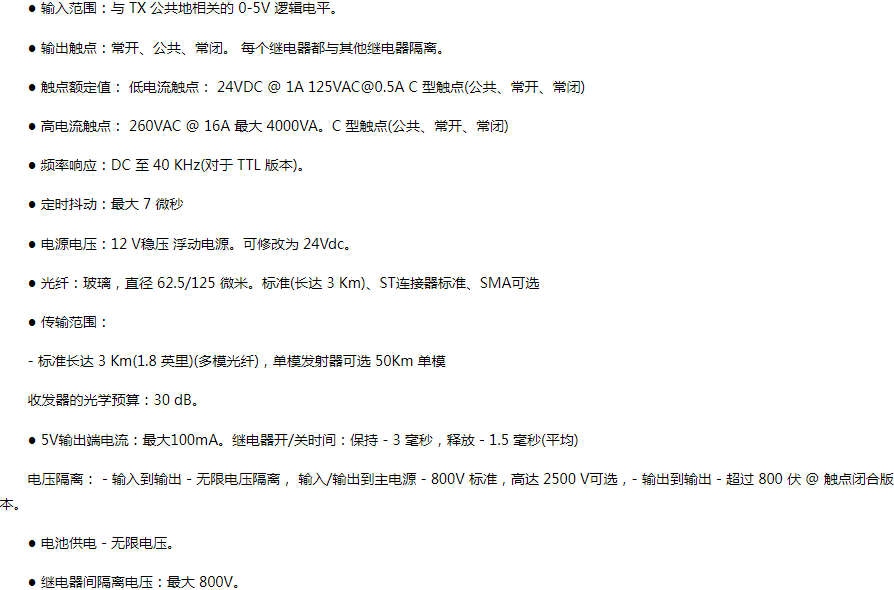

二、产品参数
