USB数据采集与数字控制系统LUCI-M
配件 / USB 数据采集与数字控制系统 LUCI-M
简要介绍
紧凑、通用的USB系统，用于数据采集和控制。可自由分配的ADC用于数字化测量值，DAC控制外部设备或作为偏置电压源。数字I/O读取状态和报警信号，并切换外部外设。非常适合FEMTO放大器和光电接收器。易于适应一般测量和控制任务。
特色
• 2 或 4 个并行通道（视型号而定），16 位 ADC，速度为 2.5 MS/s
• 3通道，12位DAC
• 共计19个数字输出
• 共有5个数字输入
• 符合SCPI标准的指令集
• Microsoft Windows 驱动程序®
• macOS和Linux®下的直接控制（无需驱动）®
• Python 后端、源代码示例和图形用户界面可作为可选下载下载
| 总线接口 | USB 2.0 |
| 电源 | USB接口或USB PD（需要5V，3A） |
| 换乘 | USB Type-C，D-Sub 25 针连接器，3 BNC 母头，8 针数字输入输出端口 |
| 模拟转数字转换器 | 2个或4个并行通道（视型号而定），16位，1.1 MHz模拟通道，2.5毫秒/秒，可选择下采样至500、100、10和1 kS/s |
| 模拟输入 | 总共有6个，2个BNC，4个D-Sub连接器。所有这些都可以根据需要分配到ADC通道 |
| 数字转模拟转换器 | 3通道，12位 |
| 模拟输出 | 总共有3个，1个BNC，2个D-Sub连接器的针脚。 |
| 数字输入输出 | 共有19个输出和5个输入 |
| 指令集 | SCPI合规 |
什么是LUCI-M？
LUCI-M 是一种通用数据采集与控制系统。它通过 USB 连接，根据型号不同，提供两台或四台可自由分配的模数转换器（ADC），用于采集和数字化测量值。此外还有三台数模转换器（DAC），用于控制外部设备或作为偏置和偏置电压的源。另外还有 24 个数字 I/O 用于读取状态或报警消息以及切换其他外设。
当然，LUCI-M专为FEMTO放大器和照片接收器设计，并结合它们组成了一个多功能的测量和控制单元。
FEMTO放大器和照片接收器的远程控制
LUCI-M系统适用于所有FEMTO放大器和带有25针D-Sub插座的光电接收机的远程控制。根据所用放大器或光电接收机的不同，所有重要功能如增益、交流/直流切换或滤波器设置都可以远程控制。此外，状态信息如“过载”或“解锁”也可以查询。

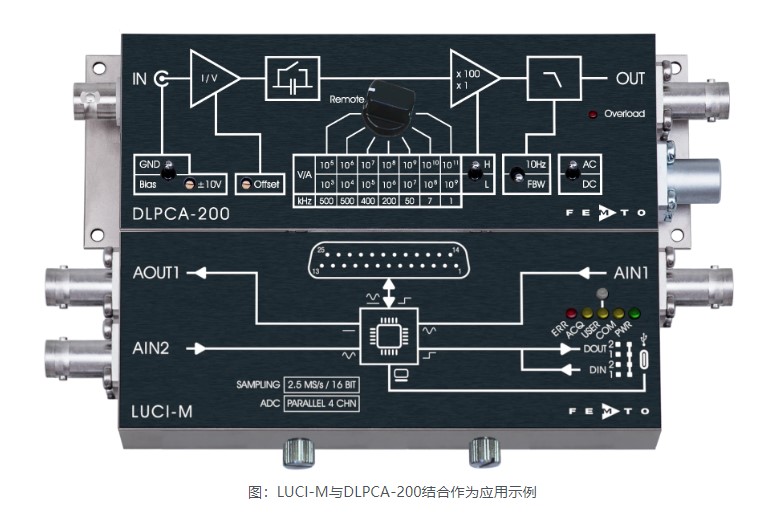

LUCI-M 直接插入 D-Sub 25 插座并用螺丝固定。这样，LUCI-M 与放大器或照片接收器组成一个紧凑的单元，合而为一。
数据收集、ADC和DAC
LUCI-M 配备了 ADC。这使得无需额外的外部数据采集系统（DAQ 系统）即可直接获取输出信号。DAC 还允许施加偏置和偏置电压。无论哪种情况，都使用 D-Sub 连接，放大器或照片接收器与 LUCI-M 之间无需电缆。整体配置紧凑整洁。
此外，还提供外部输入和输出。例如，这些输入和输出可以用来并行记录来自其他源的进一步测量值，且无需额外的外部DAQ系统。
ADC和DAC可以独立于FEMTO产品使用，因此LUCI-M系统是既有USB DAQ系统的替代方案。如果没有连接FEMTO放大器或照片接收器，D-Sub接口可以通过分线或线夹适配器自由使用，并且有多种连接和使用选项。
电隔离
输入和输出的模拟信号与计算机电气隔离。这使计算机的“电磁歧管”远离放大器或照片接收器，同时防止潜在问题和地环。
计算机与软件
得益于兼容SCPI的指令集和USB接口，LUCI-M不绑定于任何特定的计算机硬件、软件或编程语言。它可以独立于平台使用。

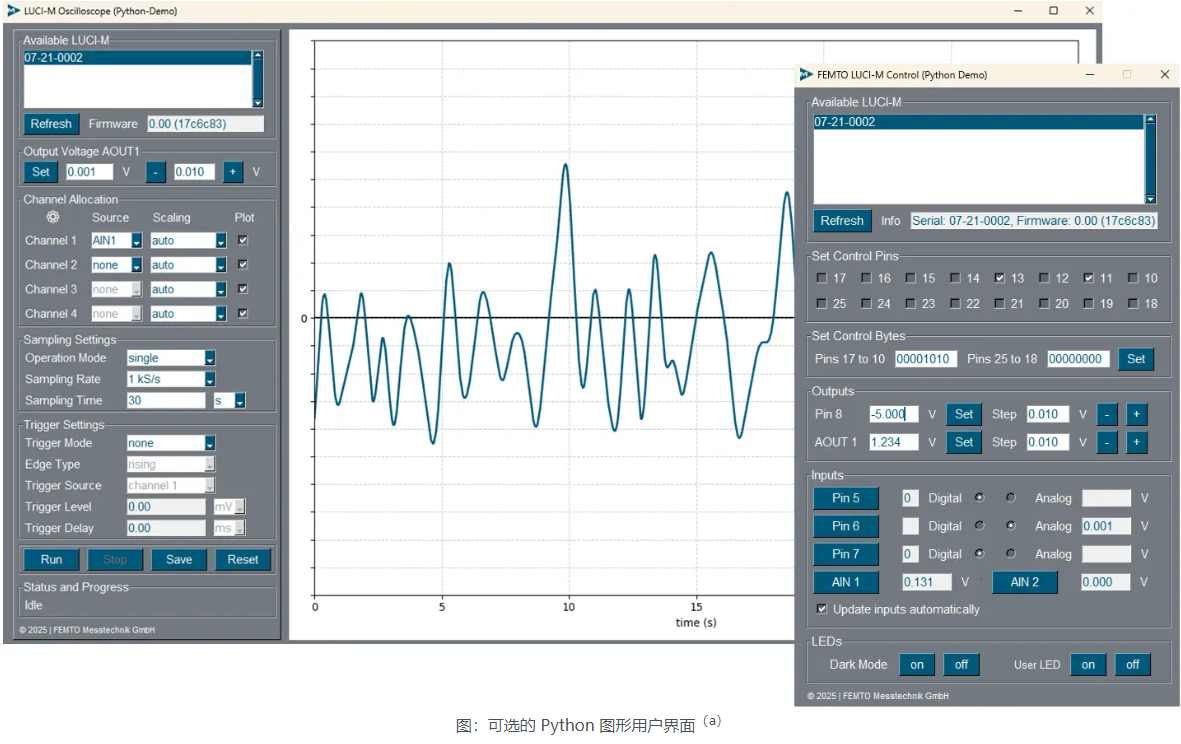

可选的Python脚本可演示与LUCI-M的通信。这些脚本是快速入门工具，可以作为你自己项目的复制粘贴模板。还有一些带有图形用户界面（GUI）的示例应用，展示了LUCI-M的可能性。示例涵盖了FEMTO产品的远程控制及其作为数据采集系统的应用。
Python 脚本和示例应用可选择性且免费下载（a）。
LUCI-M系统适合哪些FEMTO放大器和光接收器？
LUCI-M 适用于所有 FEMTO 放大器和带有 D-Sub 25 针插座的光照接收机的远程控制。DHPVA、DUPVA和LIA-MV-200需要适配器或D-Sub 25针延长线，因为LUCI-M不能直接插入插座。
数据采集基本上可以所有放大器和光接收器实现，要么直接通过D-Sub插座的引脚，要么通过LUCI-M的BNC输入端外部采集。然而，由于模拟带宽为1.1 MHz，采样率为2.5 MS/s，对于带宽更高的放大器和照片接收机，数据采集频率限制在约1 MHz。
DLPCA-200、DDPCA-300、OE-200和LIA-MV-150充分利用了LUCI-M的连接、控制和数据采集能力。
以下表格提供了详细概述。
与 FEMTO 轨电阻放大器和光接收器配合使用时的功能范围
| 功能 | DDPCA-300 | DLPCA-200OE-200 | DHPCA-100OE-300 |
| 加固的选择 | √ | √ | √ |
| 读取输出信号 | √ | √ | (√)^1.2 |
| 读取过载状态 | √ | √ | √ |
| 直流监听信号的读出 | — | — | √ |
| 偏置电压的读数 | √ | — | √ |
| 设置偏置电压 | √ | — | — |
| 设置偏置电压 | — | √ | √ |
| 高速/低噪声切换 | — | √ | √ |
| 交流/直流切换 | — | √ | √ |
| 截止频率切换 | — | — | √ |
(✓)1输出信号的读出不是通过D-Sub，而是可以通过BNC读取。
(✓)2带宽无法被充分利用。
—不支持。请联系我们的技术支持，看看是否可以进行定制。
配合 FEMTO 电压和 GHz 放大器使用时的功能范围
| 功能 | DLPVA | DHPVA (4) | DUPVA (4) | HLVA-100 |
| 加固的选择 | √ | √ | √ | √ |
| 读取输出信号 | (√)1 | (√)1.2 | (√)1.2 | (√)1 |
| 读取过载状态 | √ | — | — | — |
| 直流监听信号的读出 | — | √ | √ | — |
| 设置偏置电压 | √ | √ | — | √ |
| 交流/直流切换 | (√)3 | √ | — | — |
| 截止频率切换 | √ | √ | — | — |
| 基线修正 | — | — | — | √ |
(✓)1输出信号的读出不是通过D-Sub，而是可以通过BNC读取。
(✓)2带宽无法被充分利用。
(✓)3除了DLPVA-100-BUN-S外，所有DLPVA都可实现，该系统是永久交流耦合的。
(4)由于散热器的原因，无法将LUCI-M直接连接到D-Sub插座。建议使用适配器线，或者散热片可以拆开。
—不支持。请联系我们的技术支持，看看是否可以进行定制。
与 FEMTO 锁定放大器配合使用时的特点
| 功能 | 读取X输出信号 | 读取Y输出信号 | 读取R输出信号 | 设置X输出偏移量 | 读取过载状态 | 阅读解锁状态 | 切换低漂移/高动态 | 灵敏度选择 | 滤波器陡度的选择 | 时间常数的选择 | 相位移选择 | 锁定手动开关 |
| 利亚-MV-150 | √ | — | — | √ | √ | √ | √ | √ | √ | √ | √ | — |
| LIA-MV-200 (5) | √ | (√)1 | (√)1 | — | √ | √ | √ | √ | √ | √ | √ | √ |
(✓)1输出信号的读出不是通过D-Sub，而是可以通过BNC读取。
(5)LUCI-M 无法直接连接到 D-sub 插槽。需要适配器线。
