产品介绍：

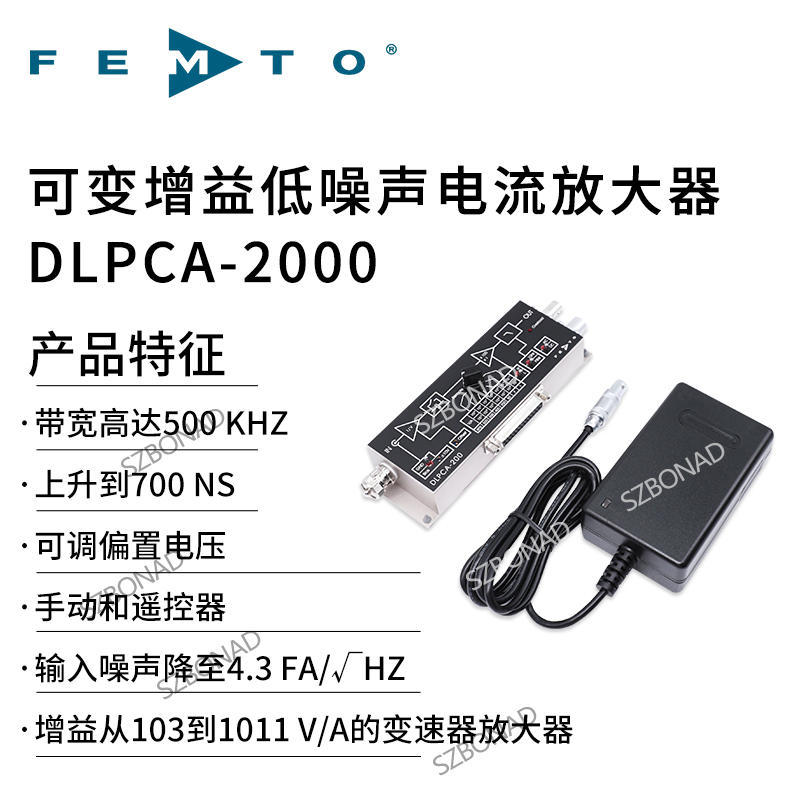

DLPCA-200 可变增益跨阻放大器功能丰富，专为需要将小电流转换为可用电压的各种应用而设计。例如，它适合低至 μs 区域的时间分辨电流和电荷测量，以及用作光电二极管或锁相系统的前置放大器。DLPCA-200 提供从 10^3 到 10^11 V/A 的可变跨阻增益，允许灵敏地测量亚皮安到毫安范围内的电流。其可切换的 AC/DC 耦合、10 Hz 低通滤波器和可调失调控制可用于使放大器适应不同的测量任务和信号条件。提供连接到输入插座屏蔽层的可调偏置电压，以优化连接到放大器输入的外部光电二极管的速度和噪声性能。它适合作为通用实验室放大器。

所有功能都可以通过开关手动设置，也可以通过远程控制通过光隔离接口进行设置。坚固而紧凑的 EMI 屏蔽外壳，专为用户而设计，即使在恶劣和嘈杂的环境中也能正常运行。

与其他放大器不同，DLPCA-200 不需要特别的调整，例如针对不同信号源的频率补偿。增益保持恒定，频率响应平坦，即使对于高达 1 nF 的高源电容也是如此。通过仔细的放大器设计和发货前的全面测试，可以避免增益峰值甚至振荡等常见问题。

此外，DLPCA-200 即使在大增益设置下也能提供高速。在 10^11 V/A的高增益设置下，它提供 1.1 kHz 的 3 dB 带宽和 300 μs 的上升时间。对于不需要全带宽的低频应用，该装置具有可切换的 10 Hz 低通滤波器，以消除宽带噪声，从而实现精确和低噪声的直流电流测量，低至飞安。

特性：可变增益值从10^3到10^11 V/A、输入噪声低至4.3fA/√Hz、带宽达500kHz、上升时间低至700ns、可调节偏压、手动或者远程控制

应用：

▪光电二极管和光电倍增管放大器

▪扫描隧道显微镜

▪光谱学

▪粒子加速器/同步加速器束流检测

▪电流检测器

▪锁定前置放大器，A/D转换器等

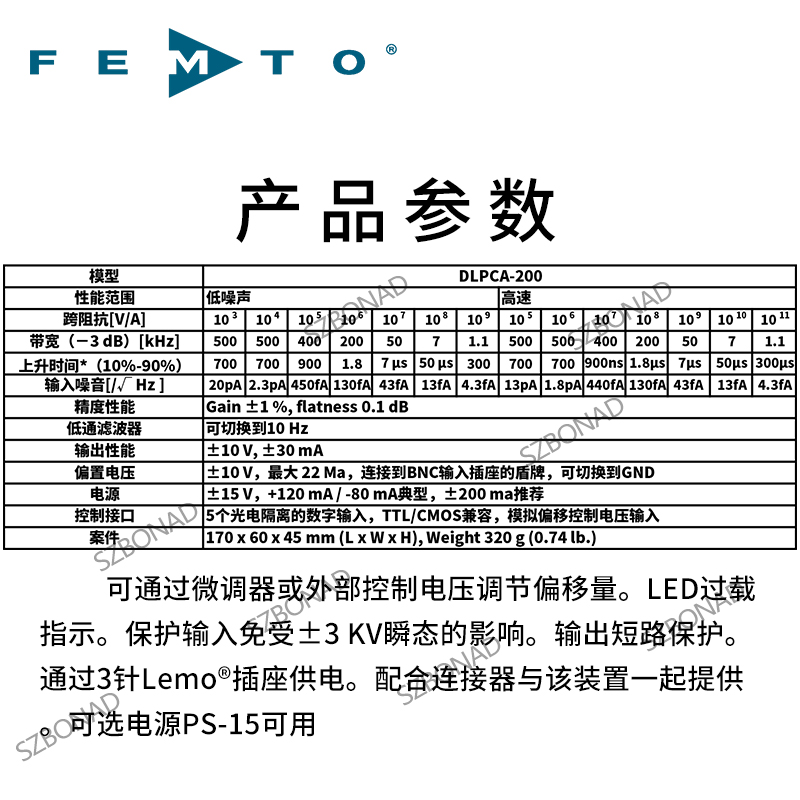

技术参数：

型号	DDPCA-200
性能范围	低噪声高噪声
可变增益[V/A]	10^3 10^4 10^5 10^6 10^7 10^8 10^9 10^5 10^6 10^7 10^8 10^9 10^10 10^11
带宽*(-3dB ) [HZ]	500 500 400 200 50 7 1.1 500 500 400 200 50 7 1.1
上升时间*（10%-90%）[ms]	700ns 700ns 900ns 1.8μs 7μs 50μs 300μs 700ns 700ns 900μs 1.8μs 7μs 50μs 300μs
平均输入噪声* （/√Hz）	20pA 2.3pA 450fA 130fA 43fA 13fA 4.3fA 13pA 1.8pA 440fA 130fA 43fA 13fA 4.3fA
精确度	Gain±1%，平整度0.1dB
低通滤波器	可调节开关10Hz
输出性能	±10V, ±30mA
偏压	±10v, 最大 22mA，连接BNC盾输入插座，可切换至GND
电源	±15V，+120mA typ., ±200 mA推荐
控制接口	5种光隔离数字输入，TTL/CMOS兼容的，模拟偏压控制电压输入
尺寸/重量	170×60×45mm(L×W×H),重320g(0.74 lb)

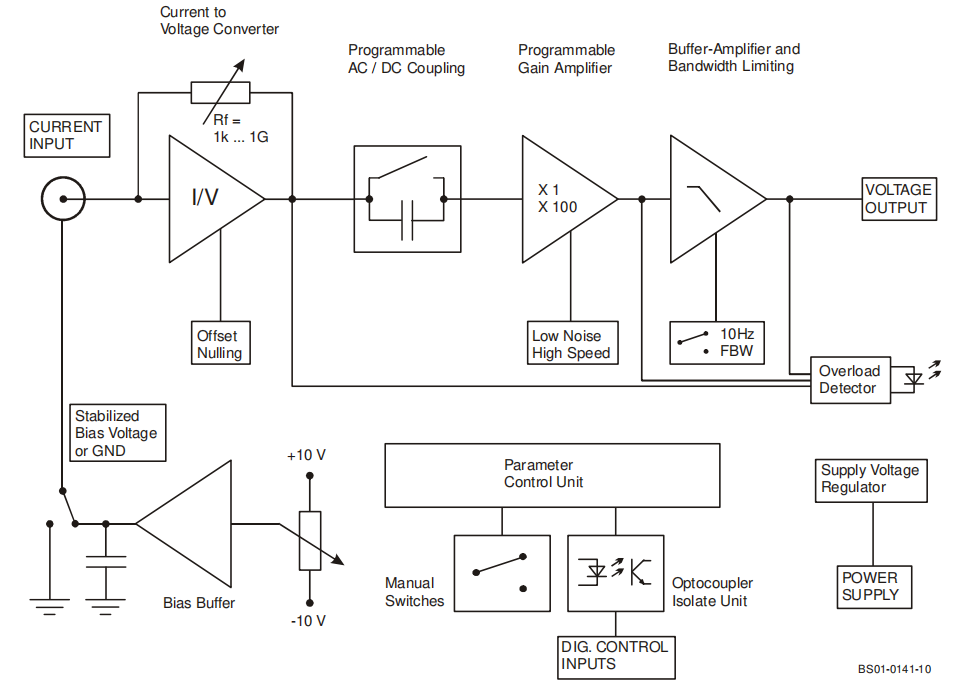

示意图：
