HCA-4M-500K是一款跨阻放大器，其显著区别于其他型号的关键参数在于其高达4MHz的带宽，这使得它在处理高速光电信号时展现出性能，同时保持低至490fA/√Hz的极低输入噪声水平，为高精度光电探测应用提供了测量精度和信号清晰度。

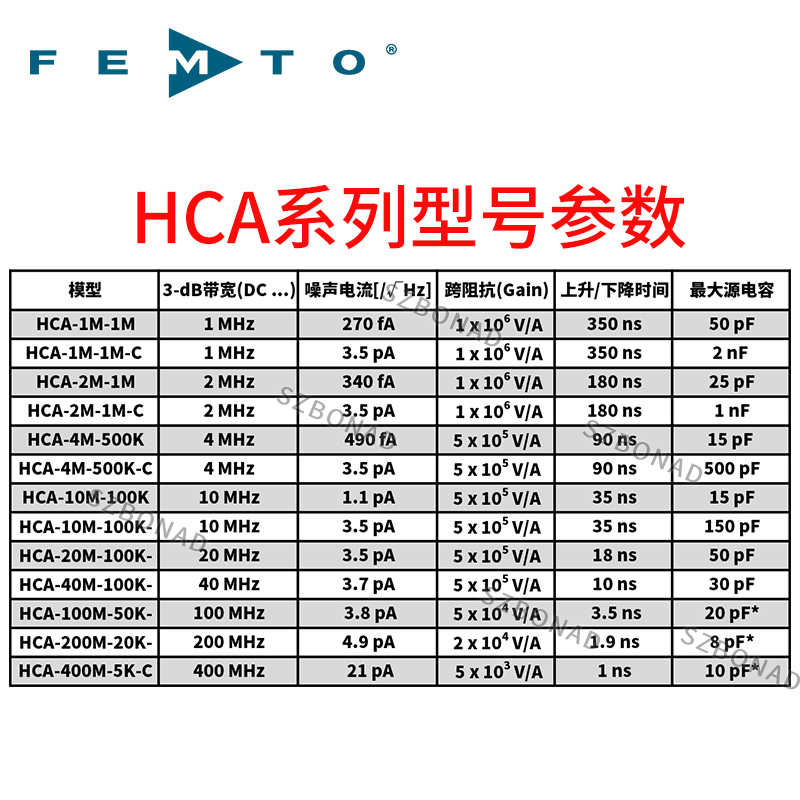

HCA系列由用于测量MHz带宽小电流的超阻抗放大器组成。它们有固定增益，并且针对大带宽进行了优化。
为了实现高度灵活性，FEMTO 的 HCA 电流放大器通过两个修整电位器实现精确的偏置和偏置控制。可调节的输入偏移电流补偿范围广泛，确保即使是大直流分量信号也能实现完整的动态范围。偏置输出电压可通过多速偏置修平电位器精确调节，从-12V到+12V。这是一种简单高效的回火方法，使其能够实现较短的上升时间以实现快速测量。
一、主要特点
带宽：DC至40MHz
噪声电流：3.7 pA/√Hz
跨阻增益：5×10^5 V/A
上升/下降时间：10ns
最大输入电流：±15 μA
输出电压：±1.5 V
工作温度：0°C至60°C
二、应用
光电检测：光电二极管、光电倍增管信号放大
光谱学与显微镜：扫描隧道显微镜、电离辐射探测
电荷放大器：热释电、压电传感器信号处理
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 1*10^5 V/A (>50kΩ负载) |
| 精度 | ±1% | |
| 频率响应 | 下限截止频率 | 直流 |
| 上限截止频率 | 40MHz(-3dB) | |
| 上升/下降时间 | 10ns(10%-90%) | |
| 输入 | 增益平坦度 | 土0.3dB |
| 等效输入噪声电流 | 3.7pA/Hz(@100Hz) | |
| 等效输入噪声电压 | 0.8nV /√Hz(@100Hz) | |
| 输入偏置电流 | 18 μA typ. | |
| 输入偏置电流漂移 | 0.8nA/K | |
| 偏移电流补偿 | 土20μA | |
| 最大输入电流 | 土15μA | |
| 输入偏置电压 | 3 mV | |
| 直流输入阻抗 | 50Ω(虚拟)//5pF | |
| 输出 | 输出电压 | 士1.5V(@50Ω负载) |
| 输出阻抗 | 50 Ω | |
| 偏置输出 | 偏置输出电压范围 | 土12V |
| 偏置输出阻抗 | 10KΩ //1μF | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |
