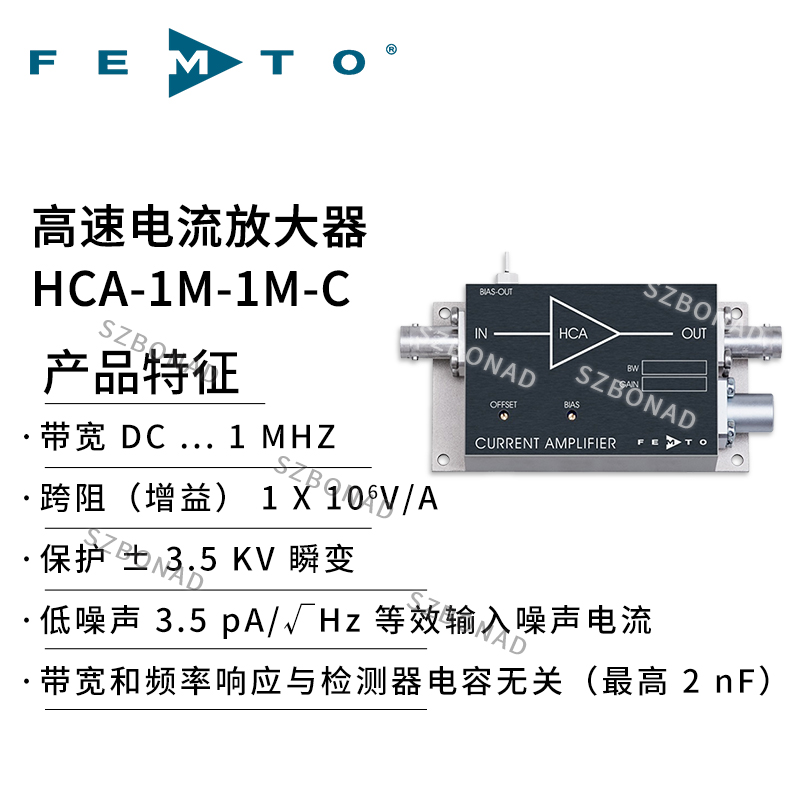

HCA-1M-1M-C高速电流放大器，固定增益1MHz高速电流放大器
▪最小输入噪声3.5 pA/√Hz
▪带宽达1MHz
▪峰值达10^6V/A
▪平滑频率响应
▪稳定和可调节偏压电压输出用额外的光电二极管
▪EMI隔离
技术参数：
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 1*10^6 V/A (>50kΩ负载) |
| 精度 | ±1% | |
| 频率响应 | 下限截止频率 | 直流 |
| 上限截止频率 | 1 MHz(-3dB) | |
| 上升/下降时间 | 350ns(10%-90%) | |
| 输入 | 增益平坦度 | 土0.3dB |
| 等效输入噪声电流 | 3.5 pA/√Hz | |
| 等效输入噪声电压 | 0.8 nV /√Hz | |
| 输入偏置电流 | 18 μA typ. | |
| 输入偏置电流漂移 | 0.8 nA/K | |
| 偏移电流补偿 | 土6μA | |
| 最大输入电流 | 土1.5μA | |
| 输入偏置电压 | 3 mV | |
| 直流输入阻抗 | 50Ω(虚拟)//5pF | |
| 输出 | 输出电压 | 士1.5V(@50Ω负载) |
| 输出阻抗 | 50 Ω | |
| 偏置输出 | 偏置输出电压范围 | 土12V |
| 偏置输出阻抗 | 10KΩ //1μF | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |

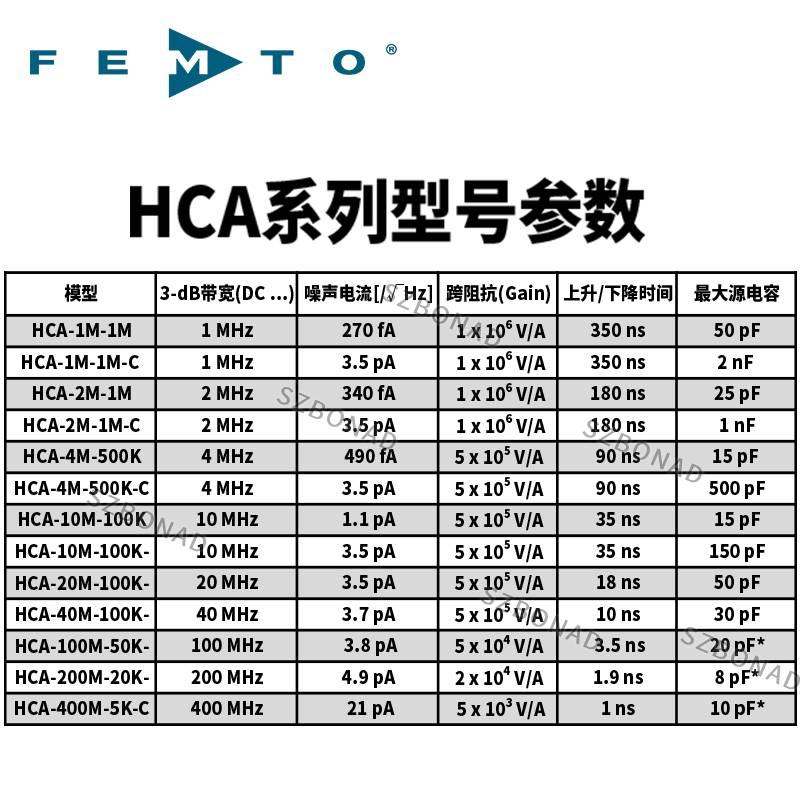

HCA系列相关型号：
HCA-1M-1M、HCA-1M-1M-C、HCA-2M-1M、HCA-2M-1M-C、HCA-4M-500K、HCA-4M-500K-C、HCA-10M-100K、HCA-10M-100K-C、HCA-20M-100K-C、HCA-40M-100K-C、HCA-100M-50K-C、HCA-200M-20K-C、HCA-400M-5K-C
高频率—只用于专家 ?
高频率成分的使用者经常面临包括多余的震荡、糟糕的地面屏蔽、非线性益增和由于放大器设计落后二引起带宽减少的问题。FEMTO高频率放大器已经设计出能排除那些不想要的问题。Femto高频率放大器对信号源不敏感的参数和输入接线会在它们的技术参数内认真执行。会出现没有增益峰值、震荡或者带宽大幅度减少会这些情况，甚至源电容会达最大2 nF(对于HCA-1M-1M-C)
带宽不依赖与源电容
仅有一小部分微微法拉的源电容可以彻底地减少高频率电流放大器的带宽。然而，FEMTO 电流放大器不会受这些限制，而且不受容电源的大范围的影响。不需频率补偿或者需要特定的调节，带宽和峰值对于指定的每种型号放大器的最大源电容都是恒定的。
“C”-MODELS (C型号)
放大器的型号还有另外一款“C”型号的，它是应用于非常大的达毫微法拉源电容。它们对于测量快速的信号非常有效，可以用一个平面测探器将信号降至毫微法拉。对已超过2 nF电容的探测器，我们可以定制设计。更多详情请联系我们。
可调节偏移和偏压
高灵活度的FEMTO’S HCA 电流放大器通过两个微调筒可以提供精确的偏移和偏压。
可调整的输入补偿电流组件甚至可以保存DC-组件的信号大范围完整动力学信号。偏压输出的电压可以通过多用转变偏压微调筒精确调整从-12到+12V
应用：
▪大面积光电二极管快速探测
▪光谱学
▪PMTS光电测探和光电二极管
▪电离探测器
▪Pyro-和压电式探测器
输出电压±1.5V，@50Ω负荷，通过微调筒调节偏移值。可选AC-耦合。输出短路收保护。可用光探测器偏压调节输出偏压(-12.....+12)。电源通过3-pin Lemo 插座接入，设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们FEMTO
注意：以上所列的最大值电容探测器意味着到达规定的带宽3dB(±15)是可以保证的。大电容也是有可能的，但是可以轻微影响带宽和频率响应。
*对于超快速型号HCA-100M-50K-C、HCA-200M-20K-C和HCA-400M-5K-C 如果源电容达到以上标注的源电容最大值带宽可以降低至标称值的25%。尤其是对这些模型的输入和使用低电容源短电缆是十分重要的。
