HSA系列高速固定增益带宽放大器

▪带宽达2GHz

▪增益达60 dB(50，000V/A)

▪输入噪声330 pW/√Hz(6.6 pW/√Hz)

▪集成的 bias-T

▪两个相同信号输出(HSA-Y)

▪直接监控器输出(HSA-Y)

GHZ速度高增益超低噪声放大器

HSA高速放大器系列提供了高增益、带宽达2GHz和低噪声高度协调的组合，使得他们用极速的光电探测器测出理想的时间分辨测量值。带有螺纹的 M4 和 8-32 孔的紧凑的外壳设计可以很容易集成所有光学平台系统中。

集成的BIAS-T

很多用途，例如shot-noise-limited光谱，外差法测量等等，这个探测器受到相当高的cw-power。于是这个探测器会产生一种高水平的直流电流。这种直流电流必须有一个电流接地的路径。达到高cw-power 和最佳信噪比跟50Ω相匹配的最佳解决情况，就是所谓的bias-T.我们已经将HSA高速放大器系列与bias-T整合了。更多信息请看我们应用附注：DC-path(bias-T)对于快速光电探测器。

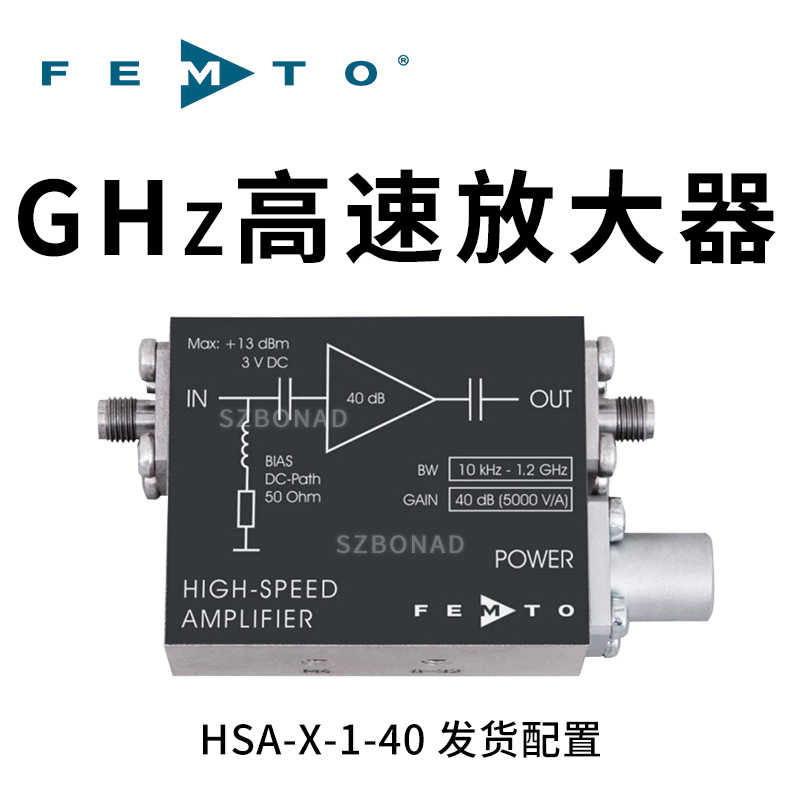

HSA-X

HSA-X由整合的bias-T紧密的包装,SMA输入信号和输出连接头和选择的固定增益从 20 到 40 dB。

HSA-Y

除了HSA-X的功能外，HSA-Y的配备有校准的直流监控器和探测器监控或者低频本底信号测量。HSA-Y具有两种相同信号输出引发启动或者不惜要额外的信号分配器控制较为突出。HSA-Y的增益值可以选定20、40或者60dB.

应用

▪超快前置放大器(微通道板，光电倍增管，雪崩光电二极管和PIN光电二极管)

▪示波器和前置瞬时记录器

▪时间分辨脉冲和瞬时测量

▪50Ω高速系统信号增压器

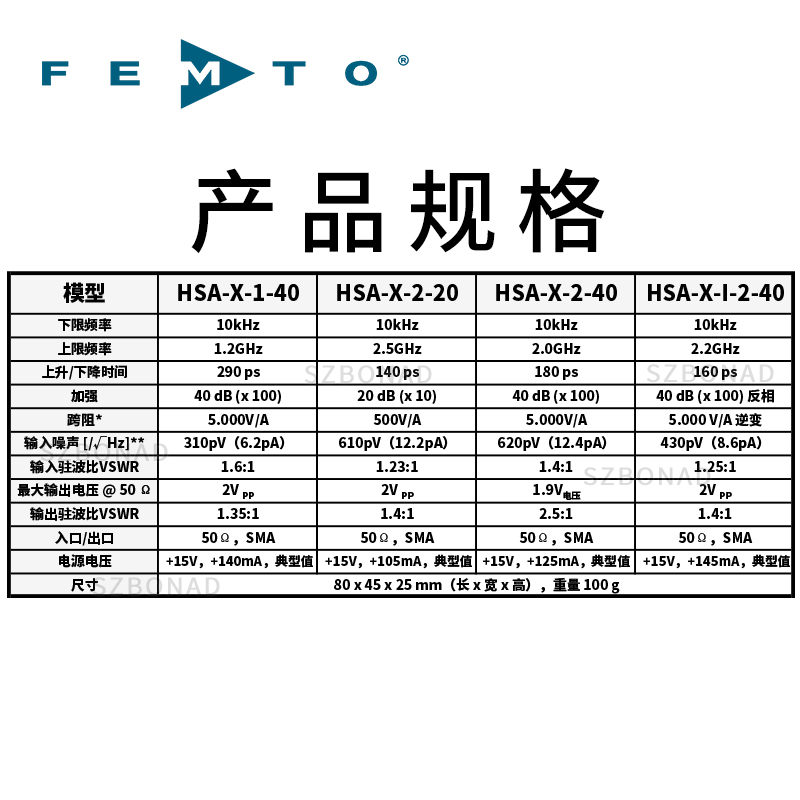

型号	HSA-X-2-20 HSA-X-2-40 HSA-X-1-40
低截止频率	10 kHz 10 kHz 10 kHz
高截止频率	2 GHz 2 GHz 1.1 GHz
上升/下降时间	180 ps 180 ps 320 ps
增益/互阻抗	20 dB / 500 V/A 40 dB / 5000 V/A 40 dB / 5000 V/A
输入噪声	650 pV (13 pA) 670 pV (13.4 pA) 330 pV (6.6 pA)
输入VSER	1 : 1.1 1 : 1.1 1 : 1.3
输出噪声	2 VPP 2 VPP 2 VPP
输入/输出	50 Ω, SMA 50 Ω, SMA 50 Ω, SMA
电量供应	+15 V, +85 mA +15 V, +125 mA +15 V, +120 mA
箱尺寸	54 x 43 x 22 mm (L x W x H), Weight 100 g (0.23 lb.)

整合的bias-T 电路8-32和M4 安装螺纹。电力供应 ± 15 V通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们。

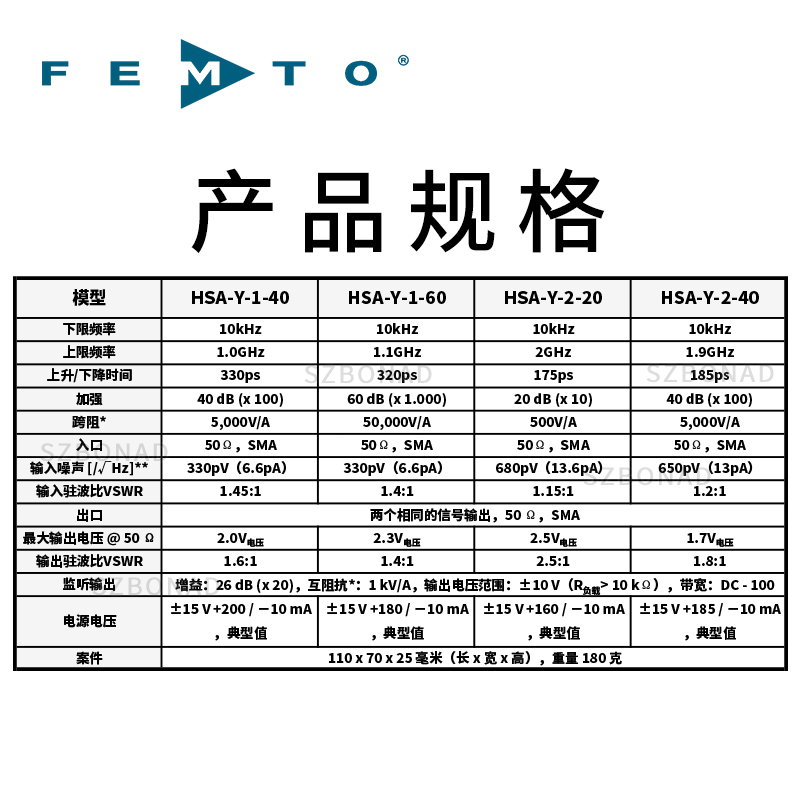

型号	HSA-Y-2-20 HSA-Y-2-40 HSA-Y-1-40 HSA-Y-1-60
低截止频率	10 kHz 10 kHz 10 kHz 10 kHz
高截止频率	2 GHz 2 GHz 1.1 GHz 1.1 GHz
上升/下降时间	180 ps 180 ps 320 ps 320 ps
增益/互阻抗	20 dB / 500 V/A 40 dB / 5,000 V/A 40 dB / 5,000 V/A 60 dB / 50,000 V/A
输入噪声	680 pV (13.6 pA) 650 pV (13 pA) 330 pV (6.6 pA) 330 pV (6.6 pA)
输入VSER	1 : 1.16 1 : 1.2 1 : 1.45 1 : 1.4
输入	50 Ω, SMA 50 Ω, SMA 50 Ω, SMA 50 Ω, SMA
电源	±15 V ±15 V ±15 V ±15 V +160 / −10 mA +185 / −10 mA +200 / −10 mA +180 / −10 mA
直流监视	Gain: 1 kV/A, output voltage: ±10 V (@ 10 kΩ load), bandwidth: DC - 100 kHz
信号输出	Two identical signal outputs, output voltage 2 VPP, 50 Ω, SMA
箱子	92 x 51 x 22 mm (L x W x H), Weight 180 g (0.41 lb.)
