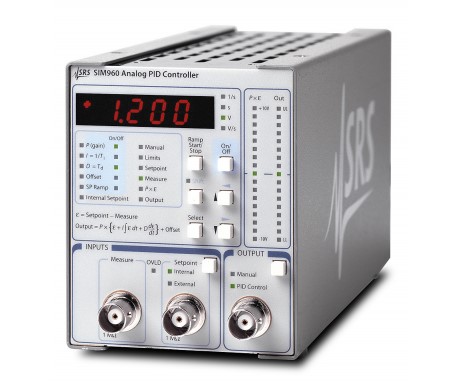

SIM960模拟PID控制器
SIM960模拟PID控制器是用于最苛刻的控制应用程序的独特仪器。它将模拟信号处理与数字控制结合在一起，为您提供两全其美的最佳状态。可以在没有离散时间或量化伪像的情况下实施高带宽（100 kHz）控制回路。
低噪声前端为噪声敏感的应用提供了更好的性能，包括激光功率和波长稳定，低温，扫描探针显微镜等。用户可设置的增益高达1000倍，意味着更大的灵活性，从而减少了输入前置放大的需求。该设备可以与SIM921 AC电阻桥一起使用，从而提供灵活且具有成本效益的温度控制解决方案。
内部坡道发电机可以控制预定义的起始和停止设定点之间的电压振荡速率。输出夹在上下用户限制内，以防止系统过载。条件整合电子设备在集成电容器上提供了反打印，从而从饱和条件下更快地恢复了。
前面板控件可以轻松修改系统参数以及对输入和输出信号的方便监视。电源和串行通信是通过15针 D-SUB连接器与SIM900大型机配合的。可以通过串行接口设置和查询所有仪器参数。
性能特点
· 模拟信号路径具有数字控制
· 100 kHz带宽
· 低噪声前端
· p，i，d＆ofdsable可被设置为0.5％
· 反弹药（快速饱和恢复）
· 富裕转移，手册到PID
· 模拟设定点具有光滑的坡道
· 光滑的上限/下限夹具
技术参数
| 控制类型 | 模拟，pid +偏移 |
| 输入范围 | ±10 V共同模式，±1 V差速器 |
| 比例收益 | 10 -1至10 3 |
| 积分增益 | 10^-1 s^-1至10^5 s^-1 （有效的时间常数10^-5 s至10 s） |
| 导数增益 | 10^ -7 s至 1 s |
| 抵消 | ±10 V，1 mV分辨率 |
| 带宽 | 100 kHz |
| 传播延迟 | 1 µs（典型） |
| 噪音（典型） | 8 NV/√Hz以上10 Hz（参考输入） |
| 参数控制 | 数字的 |
| 参数精度 | 1% |
| 稳定 | 200 ppm/°C |
| 设定点 | |
| 外部的 | 前BNC输入 |
| 内部的 | ±10 V范围，分辨率为1 mV |
| 内部设定点噪声 | 100 Hz以上的±20 NV/√Hz |
| 坡道 | 内部设定点线性从10 -3到10 4 V/s |
| 放大器输出 | ±10 V，可调节的上限/下限 |
| 显示分辨率 | 4位数字 |
| 单位 | s -1，s，v，v/s |
| 工作温度 | 0°C至40°C（非耦合） |
| 界面 | 串行通过SIM界面 |

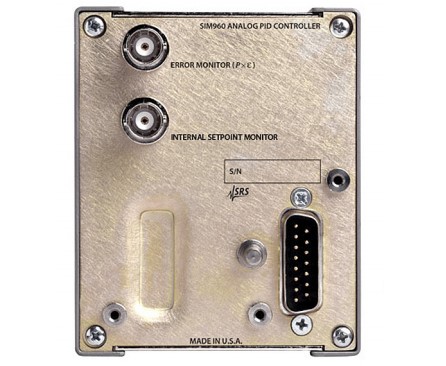

| 连接器 | BNC（3前，2个后部） DB15（公头）SIM界面 |
| 力量 | 由SIM900大型机提供的电源，或者由用户提供的直流电源（±15 V和+5 V）选择 |
| 方面 | 3.0“×3.6”×7.0“（WHL） |
| 重量 | 2.1磅。 |
| 保修 | 一年 |
