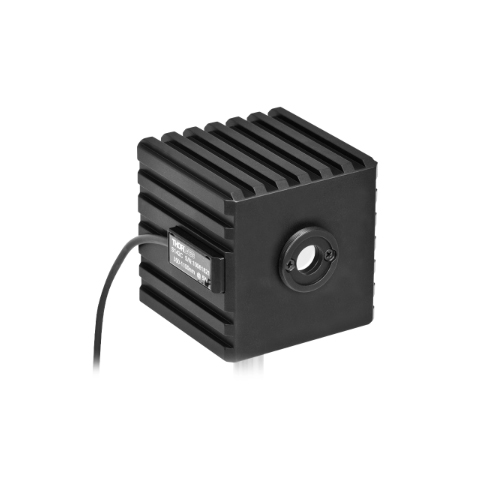

S142CL 积分球功率传感器探头采用硅探测器与大口径(Ø22 mm)，设计用于测量入射光束的光功率，与发散度和光束形状无关。该功率计传感器探头的工作光功率范围为 10 µW 至 5 W，波长范围为 400 nm 至 1100 nm。
球体内设有挡光板遮挡探测器窗口，防止直射光照射到光电二极管。这种结构配合大口径，使其能够测量来自 LED 或 VCSEL 光源等发出的大尺寸、大发散角光束。S142CL 传感器探头可在第二、第三窗口处按需插入接口，请联系技术支持。
安装方面，S142CL 底部设有一个带 8-32 与 M4 螺纹的组合螺纹安装孔，可适配公制或英制 Ø1/2" 立柱及立柱支架。光输入侧设有四个 4-40 螺纹，用于安装 30 mm 笼式系统组件。传感器连接器内置非易失存储器，存有传感器信息数据以及可追溯至 NIST 和 PTB 的校准数据。
产品参数
| 型号 | S142CL |
|---|---|
| 探测器类型 | 硅光电二极管 |
| 波长范围 | 400 – 1100 nm |
| 光功率工作范围 | 10 µW – 5 W |
| 输入孔径 | Ø22 mm |
| 最大平均功率密度 | 2 kW/cm² |
| 最大脉冲能量密度 | 7 J/cm² |
| 线性度 | ±0.5% |
| 分辨率 | 10 nW |
| 测量不确定度 | ±3% (440 – 980 nm) ±5% (400 – 439 nm) ±7% (981 – 1100 nm) |
| 响应时间 | < 1 µs |
| 传感器尺寸 | 70 mm x 74 mm x 70 mm |
| 有效探测面积 | 3.6 mm x 3.6 mm |
| 重量 | 58 g |
使用说明
S142CL 探头内部无可维修部件。外壳可用柔软的湿布擦拭清洁。积分球内表面不可清洁，请勿触碰该表面。可使用压缩空气轻轻吹除碎屑。
只要传感器未暴露于过高的光功率(见规格)，其校准应在长时间内保持非常稳定。不过，为确保精度，探测器应每年校准一次。
