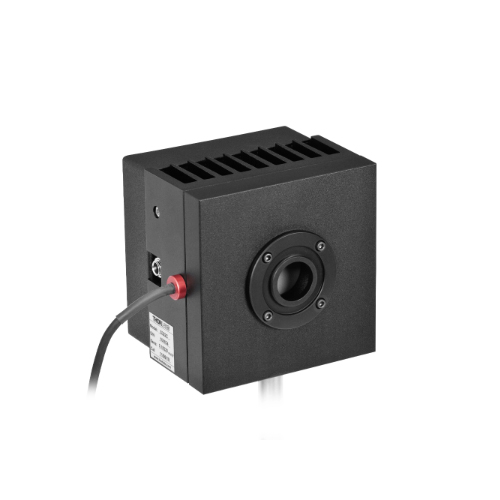

S322C 热功率传感器探头设计用于最高 250 W 的功率测量，具有低漂移与良好的分辨率。对于 ASE、LED、灯丝灯或扫频光源等具有宽带光谱的光源而言，它是理想之选——这类光源下，由于波长依赖性强的缘故，经校准的光电二极管无法胜任。该传感器从紫外到中红外均可工作，具有平坦响应，且来自高损伤阈值宽带涂层的背向反射较低。对于脉冲激光源的平均功率测量，只要不超过最大功率密度的损伤阈值，其峰值功率可高于最大额定连续波功率。
为进行准确测量，S322C 在开始测量前必须调零。对于 50 W 以上的功率水平，必须将风扇连接至 12 VDC 电源以确保测量稳定。探头内置热敏电阻以控制传感器过热。S322C 兼容所有市售的 Thorlabs 功率计主机。传感器连接器内置非易失存储器，存有传感器信息数据以及可追溯至 NIST 和 PTB 的校准数据。
技术规格
| 型号 | S322C |
|---|---|
| 探测器类型 | 表面吸收型热电堆 |
| 波长范围 | 250 nm – 11 μm (紫外至中红外) |
| 光学功率范围 | 连续 ：100 mW – 200 W 间歇：250 W (最长2分钟) |
| 探测器面积 | Ø25 mm |
| 最大平均功率密度 | 4 kW/cm² (CO₂激光) |
| 最大脉冲能量密度 | 0.5 J/cm² (1 ns脉冲) 10 J/cm² (1 ms脉冲) |
| 分辨率 | 5 mW |
| 线性度 | ±1% |
| 测量不确定度 | ±3% @ 1064 nm ±5% @ 266 nm – 1064 nm |
| 响应时间 (0-90%) | 1 s |
| 冷却方式 | 风冷 |
| 尺寸 (长x宽x高) | 100 mm x 100 mm x 86.7 mm |
可选配件
S322C 兼容 Thorlabs 的英制和公制立柱及立柱支架系列。为了安装光纤适配器或其他光学元件，探测器区域周围布置了四个与 Thorlabs 30 mm 笼式系统兼容的 4-40 螺纹。
SM1A19：替换用 30 mm 笼式转外 SM1 螺纹适配器板，用于适配 S120-xx 系列光纤适配器
PMPS12：替换用 12 VDC/1 A 电源
使用说明
S322C 热探头内部没有可维修部件。外壳可用柔软的湿布擦拭进行清洁。热探头上的探测器无法清洁，请勿触碰或擦拭吸收体表面，也不要使用任何溶剂对其进行清洁!请使用压缩空气轻轻吹去碎屑。
只要传感器未暴露于过高的光功率(请注意规格中的最大功率)，其校准在很长一段时间内(远超一年)都应非常稳定。为保持 S322C 的精度和性能，Thorlabs 建议从购买一年后开始，每年进行一次重新校准。
