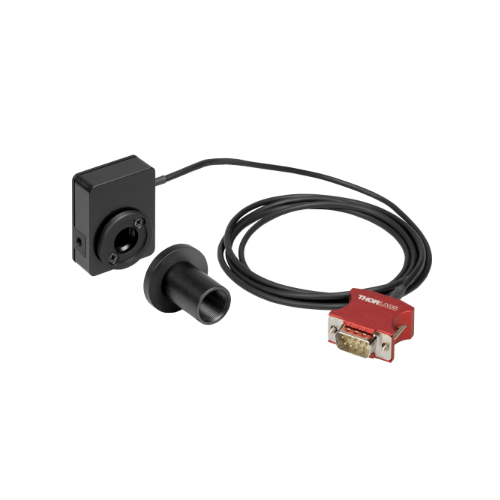

紧凑型 S401C 热功率传感器探头设计用于提供高分辨率、低漂移测量与快速响应时间。高灵敏度热传感器可在自由空间与基于光纤的应用中实现 10 µW 至 1 W 的功率测量。热背景补偿通过同时监测来自外壳与来自传感器元件的热流来实现;将两者相减可减轻环境温度对功率测量的影响。S401C 外壳包含一个与光输入孔径轴线对齐的可拆卸螺纹适配器，兼容任意数量的 Thorlabs SM1 螺纹(1.035"-40)附件。这便于安装外部光学元件、光纤适配器、遮光罩与孔径元件。设有两个 8-32 与 M4 螺纹安装孔，以适配立柱及立柱支架。
操作该传感器时，应先使其稳定至室温，随后执行调零操作。尽管传感器会对环境温度变化进行校正，但我们建议将传感器探头安装于立柱上使用，而非手持，因为人体热量带来的热影响会对测量精度产生不利作用。有源探测区域还应避免气流与其他热扰动。S401C 兼容所有现行市售的 Thorlabs 功率计主机。连接器内置的 EEPROM 存有传感器标识信息以及可追溯至 NIST 和 PTB 的校准数据，供主机使用。
产品参数
| 型号 | S401C |
|---|---|
| 波长范围 | 190 nm - 20 µm |
| 光功率范围 | 10 µW - 1 W（间歇使用可达 3 W） |
| 探测器类型 | 热表面吸收器（热堆），带背景补偿 |
| 最大脉冲能量密度 | 0.2 J/cm²（1 µs 脉冲） 2 J/cm²（1 ms 脉冲） |
| 最大平均功率密度 | 500 W/cm² |
| 分辨率 | 1 µW |
| 测量不确定度 | ±3% @ 1064 nm ±5% @ 190 nm - 10.6 µm |
| 响应时间 | 1.1 s |
| 线性度 | ±0.5% |
| 有效探测面积 | 10 mm x 10 mm |
| 冷却方式 | 对流 |
| 尺寸 | 33.0 mm x 43.0 mm x 15.0 mm |
| 重量 | 0.05 kg |
注意事项
S401C 探头内部无可维修部件。外壳可用柔软的湿布擦拭清洁。请勿触碰或擦拭吸收体表面，亦不得使用任何溶剂清洁!可使用压缩空气轻轻吹除碎屑。
只要传感器未暴露于过高的光功率(请注意规格中的最大功率值)，其校准应在长时间内(远超一年)保持非常稳定。为保持 S401C 的精度与性能，Thorlabs 建议从购买之日起一年后开始每年进行一次重新校准。
