可变增益低噪声低频电压放大器DLPVA-500-F-S德国FEMTO

FEMTO DLPVA-500-F-S 是德国FEMTO公司生产的一款高输入阻抗、低频、可调增益电压前置放大器，专为测量极微弱的电压信号而设计。特性‑ 可变增益

FEMTO DLPVA-500-F-S 是德国FEMTO公司生产的一款高输入阻抗、低频、可调增益电压前置放大器，专为测量极微弱的电压信号而设计。

特性

‑ 可变增益 20‑80 dB，20 dB 步进切换

‑ FET 输入级，输入阻抗 1 TΩ

‑ ±3 kV 瞬态过压保护

‑ 提供单端与真差分输入型号

‑ 带宽 DC‑500 kHz，可切换至 1 kHz

‑ 直流漂移 1.3 µV/°C

‑ 共模抑制比 120 dB

‑ 输入噪声低至 5 nV/√Hz

‑ AC/DC 耦合可切换

‑ 本地控制与远程控制

技术参数

型号	DLPVA‑500‑F‑S	DLPVA‑500‑F‑D	DLPVA‑500‑B‑S	DLPVA‑500‑B‑D	DLPVA‑500‑BLN‑S
输入级	单端、场效应管	差分、场效应管	单端、双极型	差分、双极型	单端、双极型
输入	1 TΩ，BNC	1 TΩ，LEMO	1 MΩ，BNC	1 MΩ，LEMO	1 MΩ，BNC
下限截止频率	DC 可切换1.5 Hz	DC 可切换1.5 Hz	DC 可切换1.5 Hz	DC 可切换1.5 Hz	DC 可切换1.5 Hz
上限截止频率	500 kHz 可切换1 kHz	500 kHz 可切换1 kHz	500 kHz 可切换1 kHz	500 kHz 可切换1 kHz	450 kHz 可切换1 kHz
增益	20/40/60/80 dB	20/40/60/80 dB	20/40/60/80 dB	20/40/60/80 dB	40/60/80/100 dB
输入电压噪声	5.0 nV/√Hz	6.5 nV/√Hz	2.0 nV/√Hz	3.0 nV/√Hz	0.7 nV/√Hz
输入电压温漂	1.3 μV/K	1.3 μV/K	0.7 μV/K	0.7 μV/K	0.5 μV/K
共模抑制比	—	最大120 dB	—	最大120 dB	—
输出	50 Ω，BNC
输出电压	±10 V（@ 100 kΩ负载）
控制接口	3路光隔离数字输入，兼容TTL/CMOS

型号解析

DLPVA：产品系列，代表“可调增益低频电压放大器”。

500：表示其最大带宽为500 kHz。

F：代表输入级为场效应管(FET)，因此具有1 TΩ的超高输入阻抗。

S：代表单端(Single-ended) 输入。

同系列对比

DLPVA‑500‑F‑S：FET 单端，1 TΩ，BNC

DLPVA‑500‑F‑D：FET 差分，1 TΩ，LEMO，CMRR 120 dB

DLPVA‑500‑B‑S：Bipolar 单端，1 MΩ，噪声更低 2.0 nV/√Hz，适合低阻信号源

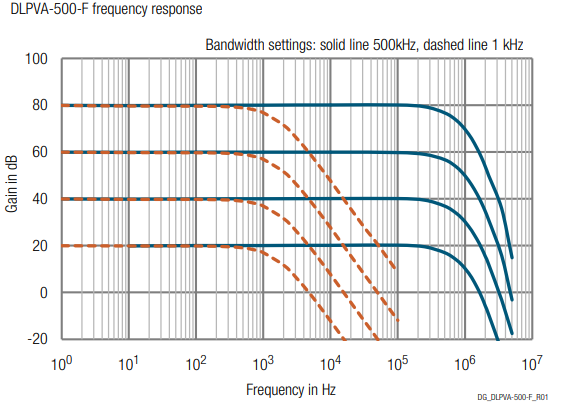

响应范围

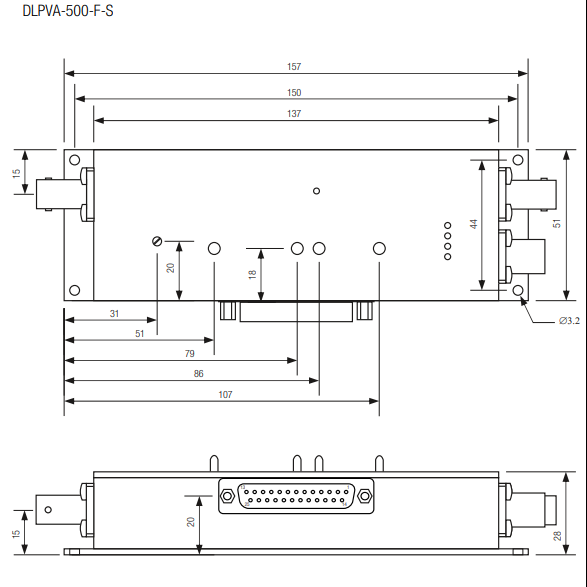

尺寸图
