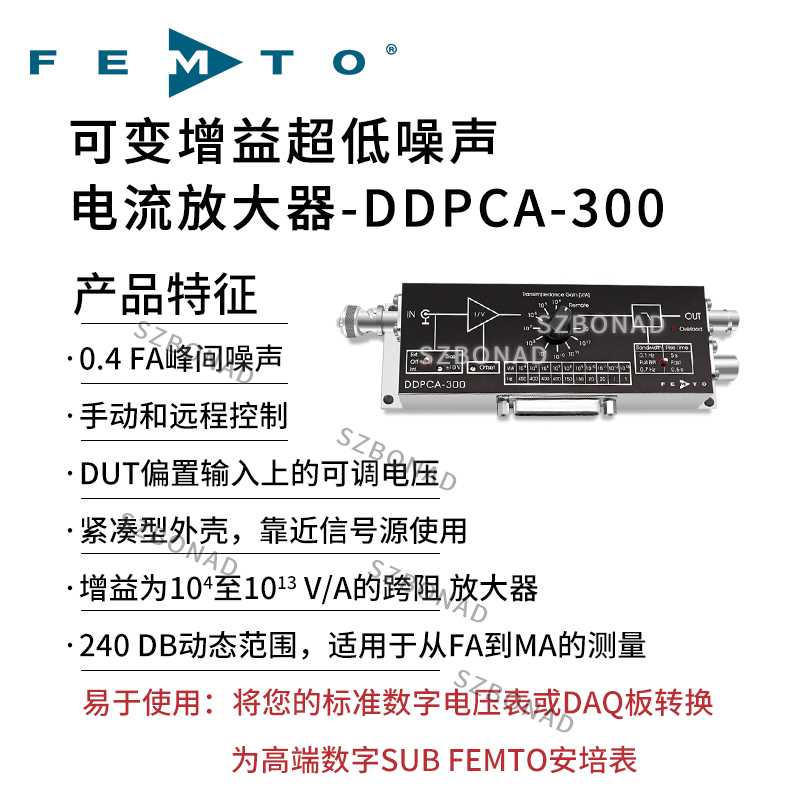

DDPCA-300可变增益电流放大器，FEMTO代理商
▪0.4fA 峰值噪声
▪可变增益从10^4-10^13 V/A
▪从sub-fA 到mA 测量240 dB 的动态范围
▪DUT偏置可调节输入电压
▪外壳尽量接近信息源
▪人工或者远程控制
SUB FEMRO AMPERE SENSITIVITY (sub Femto电流敏感性)
可变增益型号为DDPCA-300 sub Femto 电流放大器是最新的大范围的噪音的互阻放大器。它具有特殊的设计，可以实现使输入噪音降至0.2fA/√Hz和0.4fA的峰值范围内。我们可以通过手动或者远程接口得到可变增益范围在104-1013 V/A。这个放大器覆盖了一个最大电流动态范围超过240dB的测量值，从Sub femto(毫微微)到毫安的测量只需要一个简单的开关。为了避免信号干扰和长线造成的噪声，外壳需要充分地接近信号源。各种过滤器集成改变放大器带宽的变化信号状态。因此，信号测声比和测量速度也足以实时测量毫微微安培电流，不需要额外的求平均值或者长时间的测试周期(请看下表一)
LOW DRIFT FOR STABLE LONG-TERM PERFORMANCE稳定长期性能低漂移
Femto电流的漂移和偏移电流很容易造成测量误差和基线的改变。DDPCA-300是为了长期稳定性和额外的低漂移的最佳化而设计的。以下数据显示放大器的基线表一低于0.5fA通过超7小时为一个周期的测量。在不可避免的情况下(例如相关的温度)偏移测量调整装置是用于取消不需要偏置的电流对基线的归零。设备用源极反偏法表征。
这个高敏感性的DDPCA-300 可以用于肉电流应用，例如高电阻半导体(如MOS何JEETs)或者量子点器件。一个可调整电压可直接在放大器的输入端为偏置设备进行测试(DUT).通过手动或者远程接口改变调整范围在±10v，允许DUT产品在分光测定下有不同的偏压。这个应用设备部支持像光电流测试或者束流检测的偏压，在粒子物理学的情况下，偏压很容易失效。
应用程序：
▪光电和电离测试器
▪I/V特性的MOS和JEET结构
▪超弱电流DC测量
▪量子和生物技术试验
▪光谱学
▪高电阻测量
▪容易使用的FEMTO放大器附件数字电压表和A/D转换器

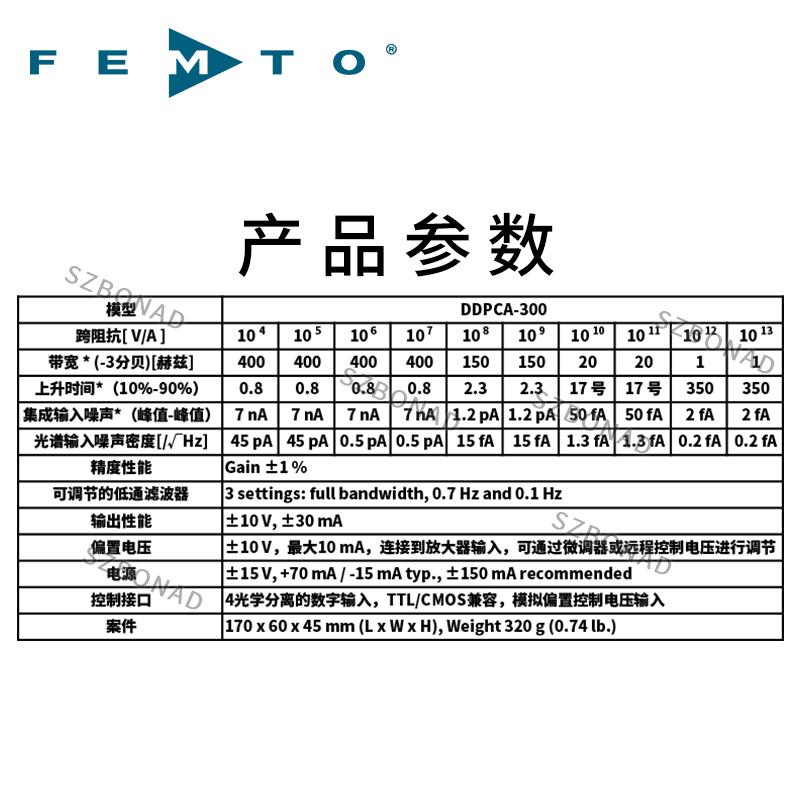

| 型号 | DDPCA-300 | |||||||||
| 增益 [V/A] | 10^4 | 10^5 | 10^6 | 10^7 | 10^8 | 10^9 | 10^10 | 10^11 | 10^12 | 10^13 |
| 3 dB 带宽* [Hz] | 400 | 400 | 400 | 400 | 150 | 150 | 20 | 20 | 1 | 1 |
| 最大输入电流 | 1 mA | 0.1 mA | 10 uA | 1 uA | 0.1 uA | 10nA | 1 nA | 0.1 nA | 10 pA | 1 pA |
| 上升时间（10%–90%）[ms] | 0.8 | 0.8 | 0.8 | 0.8 | 2.3 | 2.3 | 17 | 17 | 350 | 350 |
| 内置输入噪声 | 7 nA | 7 nA | 70 pA | 70 pA | 1.2 pA | 1.2 pA | 50 fA | 50 fA | 2 fA | 2 fA |
| 频谱输入噪声密度[/√Hz] | 45 pA | 45 pA | 0.5 pA | 0.5 pA | 15 fA | 15 fA | 1.3 fA | 1.3 fA | 0.2 fA | 0.2 fA |
| 增益精度 | ±1% | |||||||||
| 可调低通滤波器 | 3个设置：全带宽、0.7Hz和0.1Hz | |||||||||
| 输出 | ±10伏，±30毫安 | |||||||||
| 预载 | ±10 V，最大10 mA，靠近放大器输入，通过修剪器和外部控制电压可调节 | |||||||||
| 供电电压 | ±15 V，+70 mA / –15 mA，推荐±150 mA | |||||||||
| 控制界面 | 4个光耦合器保护数字输入，兼容TTL/CMOS，并配有一个模拟输入控制偏置 | |||||||||
| 尺寸/重量 | 尺寸170 x 60 x 45毫米（长 x 宽 x 高），重量320克 | |||||||||
*上表所述的带宽值、上升时间和集成输入噪声通过低通滤波器调至全带宽来实现的。低锋值噪声可以通过低通滤波器调至0.7Hz或者0.1Hz 来实现。最小峰值噪声在0.4fA时可以通过增益调至10^12和10^ˇ13V/A ,低通滤波器调至0.1Hz来实现。
偏移量可通过微调筒调节。超负荷报警值通过LED和数字控制输出。免受±2 kV/瞬变电压的输入。输出短路受到保护。电源通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们。
