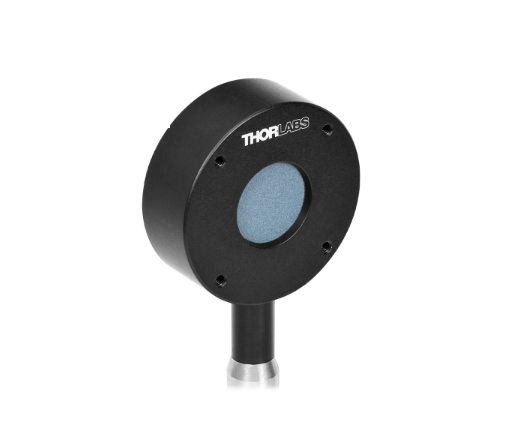

ES220C 热释电传感器可将辐射能量脉冲直接转换为电压脉冲，且与入射辐射的波长无关。ES220C 传感器探头严格基于同轴结构构建，因此对脉冲气体激光器所发射的电磁辐射干扰具有极高的抗扰性。
ES220C 的孔径直径为 20 mm。为获得最佳性能，建议选择面积略大于光束截面的传感器。主动传感区域涂有非常耐用的陶瓷吸收层，使该传感器成为准分子、CO2、TEA 和 Nd-YAG 等高峰值功率密度脉冲激光器的理想选择。陶瓷涂层的吸收光谱请参见下图。位于 BNC 转 DE-9 转接器中的 EPROM 存储了在整个工作波长范围内提供精确能量读数所需的光谱响应校准参数。
ES220C 外壳设有 8-32 螺纹安装孔，用于适配立柱和立柱支架。为实现传感器的电气绝缘，随附公制和英制立柱适配器各一个。
ES220C 可通过 BNC 连接器直接连接至输入电阻为 1 MΩ 的示波器。为适配更高的重复频率，可降低负载电阻。
产品参数
| 型号 | ES220C |
|---|---|
| 产品类型 | 热释电能量传感器 |
| 能量范围 | 500 µJ – 3 J |
| 波长范围 | 185 nm – 25 µm (配合波长校正) |
| 分辨率 | 25 µJ |
| 最大重复频率 | 30 Hz (在 1 MΩ 负载电阻下) |
| 有效面积直径 | Ø20 mm |
| 涂层类型 | 陶瓷涂层 (Ceramic Coating)，专为高能量密度设计 |
| 最大平均功率 | 5 W |
| 最大功率密度 | 65 MW/cm² (7 ns 脉冲 @ 355 nm) |
| 最大脉冲能量密度 | 0.5 J/cm² (7 ns 脉冲 @ 355 nm) |
| 测量不确定度 | ±5% (185 nm – 25 µm) |
| 线性度 | ±1% |
| 热时间常数 | 20 ms |
| 冷却方式 | 自然对流 |
可选附件
ES220C 兼容 Thorlabs 的英制和公制立柱及立柱支架系列。为了在 ES200C 传感器上安装光纤适配器或其他光学元件，探测器区域周围布置有四个 UNC 4-40 螺纹。这些 UNC 4-40 螺纹与 Thorlabs 30 mm 笼式系统兼容。
使用说明
ES220C 探头内部没有可维修部件。外壳可用柔软的湿布擦拭进行清洁。热释电探头上的传感器无法清洁。请使用压缩空气轻轻吹去碎屑。
只要传感器未暴露于过高的光功率，其校准在很长一段时间内(远超一年)都应非常稳定。但为确保精度，探测器应每年校准一次。
