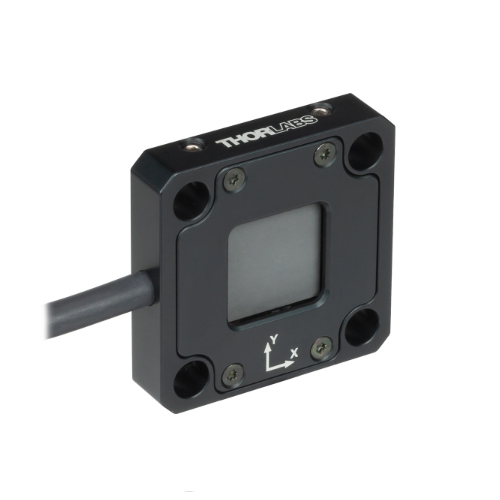

S440C热敏式位置和功率激光功率计探头索雷博Thorlabs|深圳市博纳德精密仪器有限公司

S440C 热传感头用于测量源自低功率和中功率激光的光束的功率和位置，并通过连接的兼容功率计进行控制。

S440C 的核心是 TD4HR18XP 热位置探测器。该传感器通过导线连接到 DSub 9 针公连接器，以便通过

兼容的 Thorlabs 功率计进行仪器控制。集成的 NTC 热敏电阻可通过功率计接口评估温度测量。

核心 TD4HR18XP 由四个相邻的、基于热电堆的传感器组成，按正方形象限排列。它们的机械集成使四个象限热耦合。然而，每个象限中的传感器在电气上独立，并且仅连接到该象限内的热电偶。这种机械集成和电气分离构成了位置敏感器件(PSD)。如果光束斑入射到一个象限，则该象限的输出信号将高于其他三个象限的输出信号。如果光束向 PSD 中心移动，四个象限的信号会变得更接近。光束的 X 和 Y 位置通过比较所有四个象限的信号强度来确定。

紧凑外壳具有 Ø6.0 mm 通孔，用于集成到 30 mm 笼式系统中。8-32 / M4 通用螺孔允许支柱安装。

操作传感器时，在设置零点之前，让其稳定至室温。我们建议将传感器头安装在支柱上或笼式系统中操作，而不是手持，因为人体热量的热贡献会对测量精度产生负面影响。同时，请务必保护有源探测器区域免受气流和其他热干扰。

连接器内置的 EEPROM 包含传感器识别信息以及可溯源至 NIST 和 PTB 的校准数据，供控制台使用。

产品规格

型号	S440C
探测类型	四象限热电堆
波长范围	190 nm ~ 20 µm（紫外～远红外宽带）
功率量程	0.5 mW ~ 5 W
感光面	18 mm x 18 mm
最大功率密度	1.5 kW/cm²
功率分辨率	50 µW
线性度	±1%
测量不确定度	±5% @1064 nm ±7%（250 nm–17 µm）
位置分辨率	5 µm
位置精度	50 µm（光斑 Ø1 mm） 200 µm（光斑 Ø6 mm）
位置重复性	15 µm（光斑 Ø1 mm） 100 µm（光斑 Ø6 mm）
响应时间（0–95%）	< 1.1 s
冷却方式	被动对流散热
外形尺寸	40.6 × 40.6 × 8.9 mm
接口	C-Series 探头接口

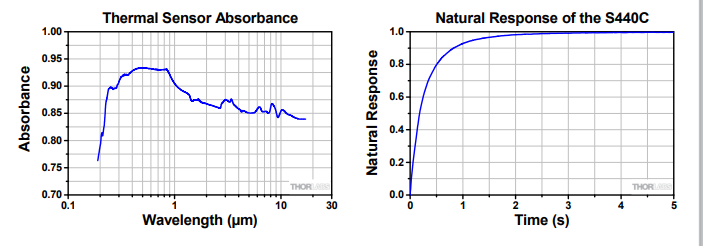

典型性能曲线

使用说明

设备头内没有可维修部件。外壳可用柔软的湿布擦拭清洁。请勿触摸或擦拭吸收面，也不要使用任何溶剂清洁!可用压缩空气轻轻吹去碎屑。

只要传感器未暴露于过高的光功率(请规格中最大功率)，校准在长时间内(远超一年)应非常稳定。为保持 S440C 的精度和性能，建议每年重新校准一次，从购买后满一年开始。
