产品说明：

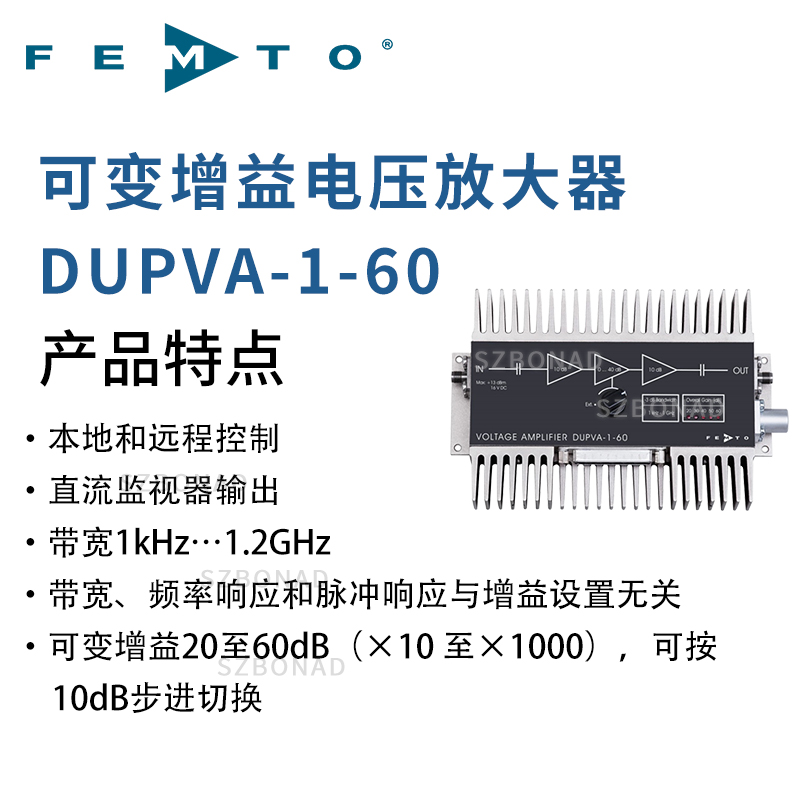

1GHZ可变增速电压放大器DUPVA系列，进口电压放大器
▪可切换增益10dB接近至70dB
▪带宽从1kHz 至1.2GHz
▪带宽不依赖于增速调整(保证的)
▪NF1.9 dB(330pV/√Hz)
▪本地和远程增益控制
可变增益从1KHz 至1 GHz
DUPVA-1系列的Ultra-wideband 电压放大器为用大幅度动态范围的快速和准确测量而设计的。增益可通过当地增益选择器或者光隔离远程控制接口来调节。增益独立频率响应保证在任何增益调整都能精确的时间分辨测量。上升时间没有显著的变化，但会出现在可靠时间里完成测量这些增益调整变化，这也是必不可少的。此外，频率响应超过全频率范围会变平达到最佳优化。没有到达增益峰值或者没有出现显著失真会出现在脉冲瞬时测量。
应用
▪示波器和瞬时记录器前置放大器
▪光电倍增管和微通道板块放大器
▪光接收器信号增压器和电流放大器
▪时间分辨脉冲和瞬间测试
▪自动化测量系统

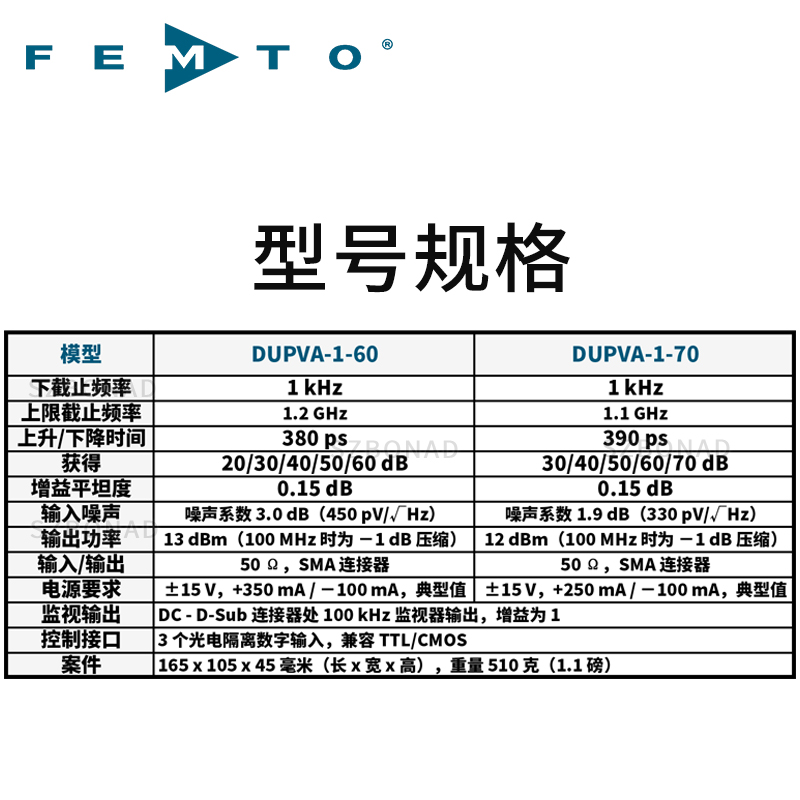

| 型号 | DUPVA-1-60 | DUPVA-1-70 |
| 低截止频率 | 1 kHz | 1 kHz |
| 高截止频率 | 1.2 GHz | 1.1 GHz |
| 上升/下降时间 | 380 ps | 390 ps |
| 增益 | 20/30/40/50/60 dB | 30/40/50/60/70 dB |
| 增益平稳度 | 0.15 dB | 0.15 dB |
| 输入噪声 | NF 3.0 dB (450 pV/√Hz) | NF 1.9 dB (330 pV/√Hz) |
| 输出功率 | 13 dBm (−1 dB compression) | 12 dBm (−1 dB compression) |
| 输入/输出 | 50 Ω, SMA connector | |
| 电源供应 | ±15 V, +350 mA / −100 mA | |
| 监视器输出 | DC ... 100 kHz monitor output at D-Sub connector, gain of 1 | |
| 控制接口 | 3 opto-isolated digital inputs, TTL/CMOS compatible | |

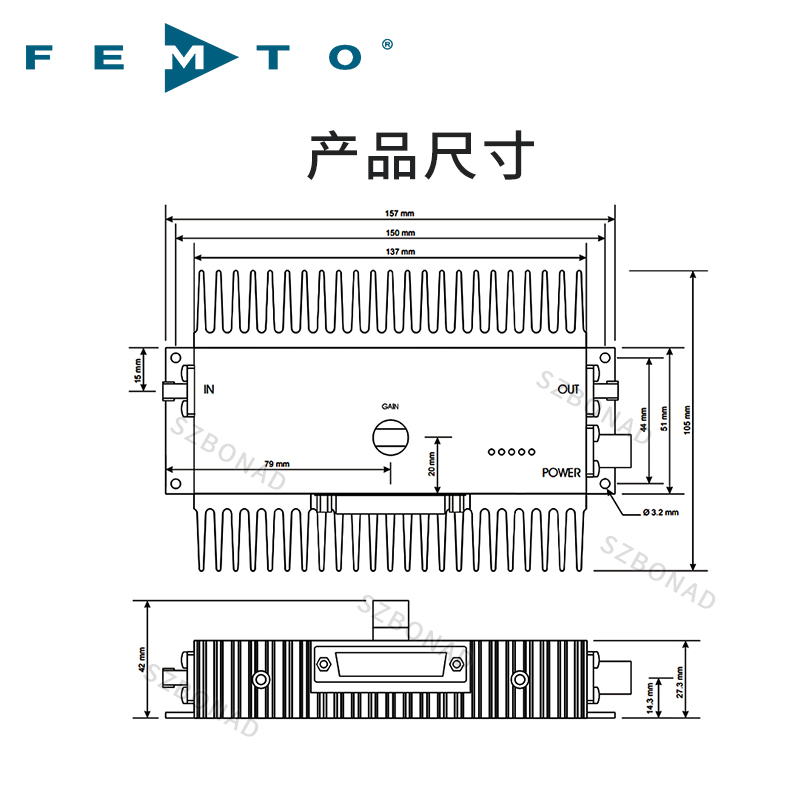

| 箱尺寸 | 170 x 105 x 45 mm (L x W x H), Weight 510 g (1.2 lbs) | |
