产品说明：

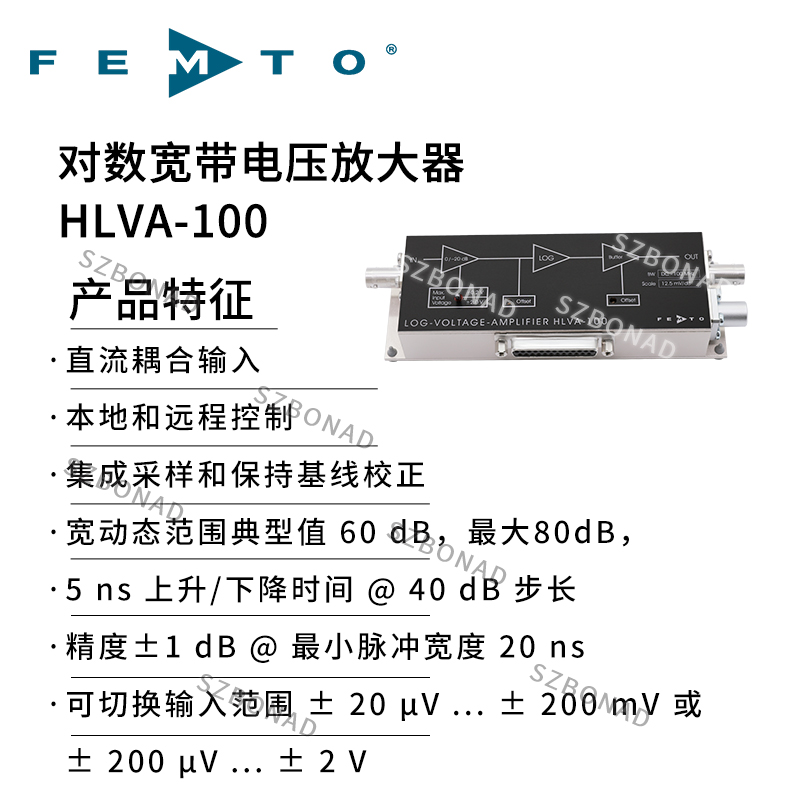

HLVA-100对数的带宽电压放大器，进口对数的带宽电压放大器
▪宽动态范围达80dB
▪直流耦合输入
▪可切换输入范围±20μV.... ±200mV和±200μV....2V
▪上升/下降时间5ns
▪输入噪声2nV/√Hz
▪本地或远程控制
▪综合示例、基准校正
一般说明
FEMTO HLVA-100提供了一个达80dB的宽动态范围。在直流耦合输入和只有5ns的上升时间的基础上，HLVA-100是测量快速和高动态脉冲的理想工具。它的输入电压噪声非常低，只有2 nV/√Hz。这个对数增益曲线具对小输入信号和有高的增益量，对高输入信号具有相应低的增益量。因此HLVA-100 是高动态范围和人们所期望的信号压缩应用的理想放大器。
输入偏移
HLVA-100提供了3中具有可能性的输入补偿电压(基准校正)。3种方法都必须除去依赖于偏移的温度和小的源电压偏移的因素。
▪通过微调筒手动调零
▪±10V控制电压远程调零
▪循环执行远程自动归零基线校正
应用
▪LIDAR系统
▪信号压缩
▪时间分辨脉冲和瞬时测量
▪质谱仪
▪粒子探测

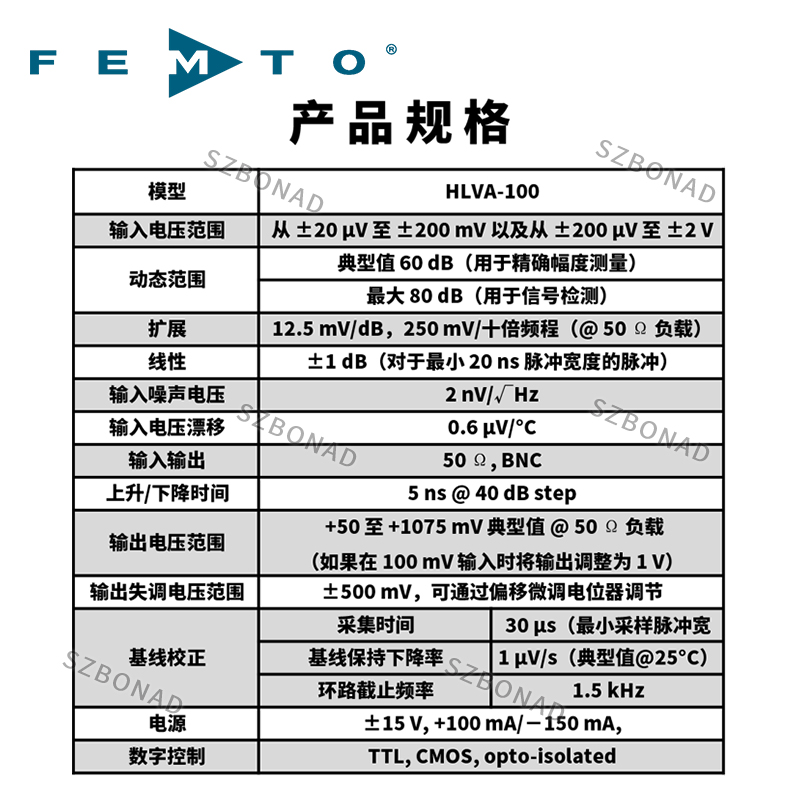

| 型号 | HLVA-100 | |
| 输入电压范围 | ±20 µV ... ±200 mV and ±200 µV ... ±2 V | |
| 动态范围 | 开关可选择 | |
| Typ.60dB(精确测量放大器 | ||
| Max.8060dB(信号检测) | ||
| 缩放 | 12,5 mV/dB, 250 mV/decade (@ 50 Ω load) | |
| 线性 | ±1 dB (for pulse of min. 20 ns pulse width) | |
| 输入噪声电压 | 2 nV/√Hz | |
| 输入电压漂移 | 0.6 µV/°C | |
| 输入/输出 | 50 Ω, BNC | |
| 上升/下降时间 | 5 ns @ 40 dB step | |
| 输出电压范围 | +50 ... +1075 mV typ. @ 50 Ω load (if output is adjusted to 1 V at 100 mV input) | |
| 输出漂移电压范围 | ±500 mV, adjustable by offset-trimpot | |
| 基准校正 | Acquisition time Baseline hold droop rate 1 µV/s (typ. @ 25°C) | 30 µs (min. sample pulse width) Loop cut-off frequency 1.5 kHz |
| 电池供应 | ±15 V, +100 mA/−150 mA, | |
| 电子数字控制 | TTL, CMOS, opto-isolated | |
