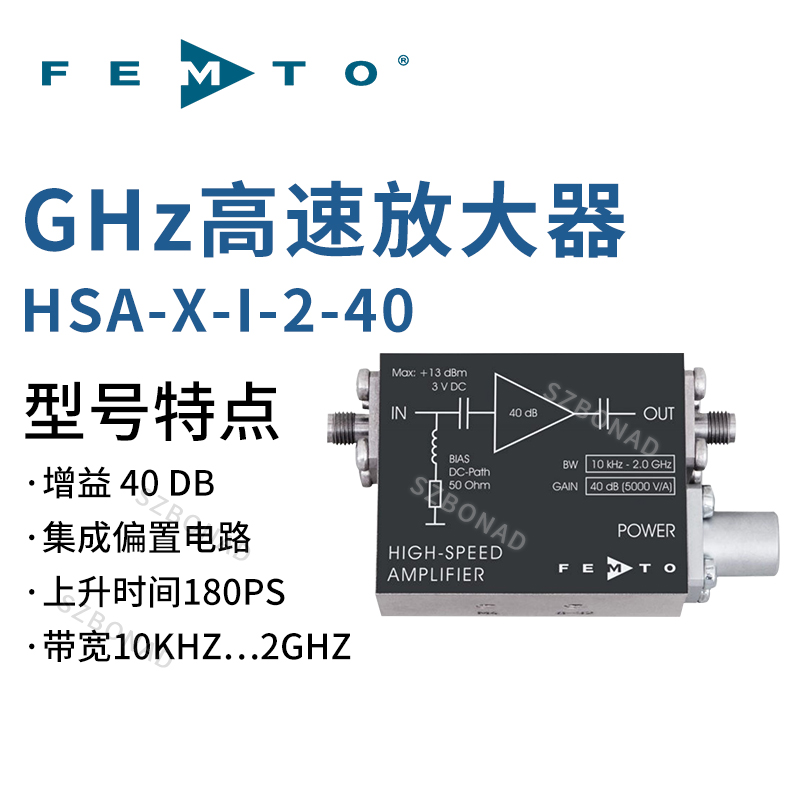

GHz宽带放大器HSA-X-I-2-40
特色
• 上升时间 160 ps
• 带宽 10 kHz -2.2 GHz
• 增益 40 dB(反向)
• 输入电压驻波比 1.25 : 1

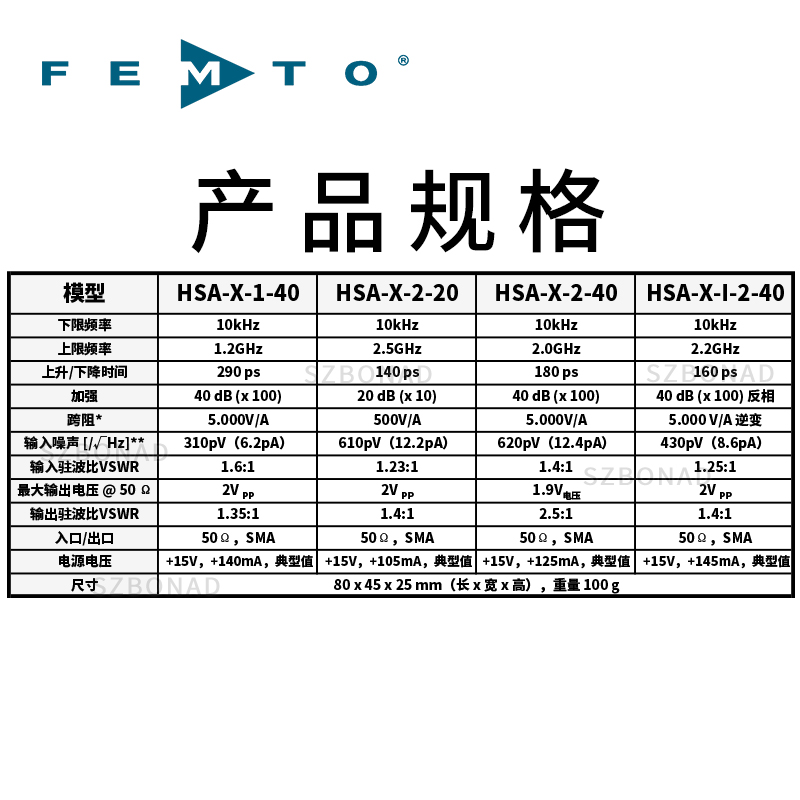

技术参数
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 40 dB(×100) |
| 跨阻增益 | 5000 V/A (40 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 频率响应 | 下截止频率（-3 dB） | 10kHz (+20%) |
| 上截止频率（-3 dB） | 2.2 GHz (+15%) | |
| 上升/下降时间（10% - 90%） | 160 ps | |
| 输入 | 直流输入阻抗 | 50Ω |
| 射频输入阻抗 | 50Ω | |
| 50 Ω 噪声系数 | 2.8 dB (@f<1GHz) | |
| 等效输入电压噪声 | 430pV/√Hz (@f<1GHz) | |
| 输入驻波比VSWR | 1.25:1 (@f<2.2 GHz) | |
| 输入回波损耗 | 19 dB (@f<2.2 GHz) | |
| 输出 | 输出阻抗 | 50Ω |
| 输出驻波比VSWR | 1.4 :1 | |
| 输出回波损耗 | 15.5 dB | |
| 输出功率P1dB | +12.5 dBm | |
| 输出峰峰值电压 | 2.0 Vpp | |
| 输出噪声 | typ. 3.5 mV RMS or 20 mVpp* (measurement BW: 4 GHz) | |
| 电源供应 | 供电电压 | 土15V |
| 供电电流 | 士145 mA | |
| 外壳 | 重量 | 100g(0.23磅) |
| 材料 | 铝镁锰合金，镀镍 | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |
应用
• 超高速探测器（微通道板、光电倍增管、雪崩光电二极管和PIN光电二极管）的前置放大器
• 示波器和频谱/网络分析仪的前置放大器
• 脉冲和瞬变的时序高分辨率测量
• 50 Ω高速系统的信号增强器
