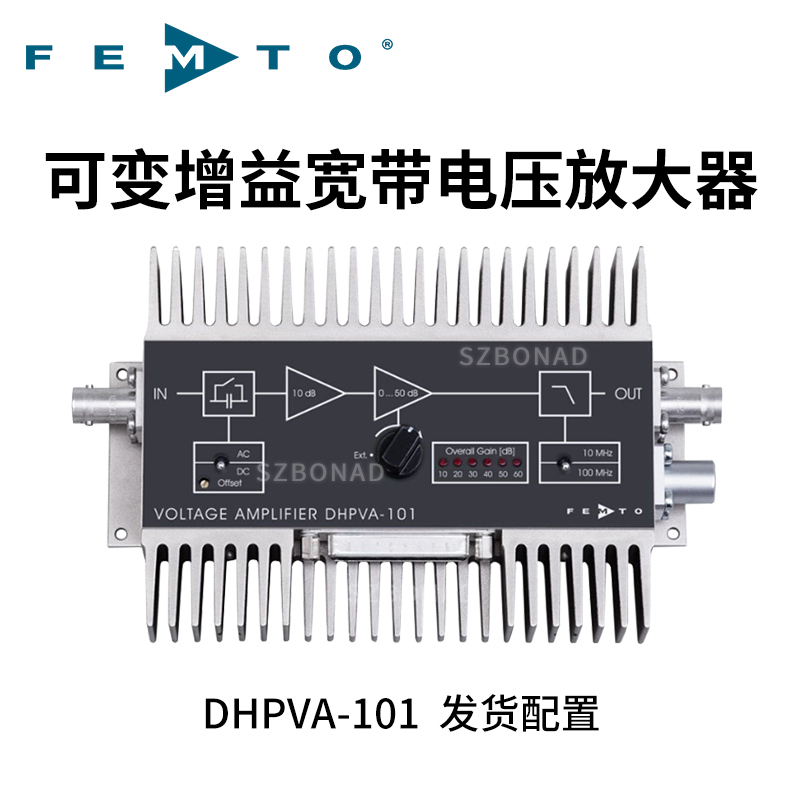

100/200 MHz宽带电压放大器 DHPVA
简要介绍
DHPVA是可调电压放大器，用于测量MHz范围内带宽的低电压。
特色
• 可调增益 10 至 60 dB（×3 至 ×1,000）
• 带宽直流可达100/200 MHz，无论增益如何
• 直流漂移 0.3 μV/°C
• 输入噪声 2.3 nV/√Hz
• 可切换的10/20 MHz低通滤波器，以最小化宽带噪声
• 设置可以手动完成，也可以通过数字接口完成
技术参数：
| Model | DHPVA-101 | DHPVA-201 |
| 下截止频率 | 直流/10 Hz，可切换 | 直流/10 Hz，可切换 |
| 上截止频率 | 10/100 MHz，可切换 | 20/200 MHz，可切换 |
| 波纹 [dB] | ±0.15 | ±0.15 |
| 增益 [dB] | 10/20/30/40/50/60，可切换 | 10/20/30/40/50/60，可切换 |
| 输入电压噪声 | 2.3 nV/√Hz | 2.3 nV/√Hz |
| 输入电压漂移 | 0.3 μV/°C | 0.3 μV/°C |
| 输入/输出 | 50 Ω，BNC | 50 Ω，BNC |
| 反射因子 S11 | −31 dB @ 100 MHz | −22 dB @ 200 MHz |
| 反射因子 S22 | −35 dB @ 100 MHz | −30 dB @ 200 MHz |
| 输出电压（功率） | ±1 V（+10 dBm） | ±1 V（+10 dBm） |
| 监视器输出 | 直流电 – 100 kHz | 直流电 – 100 kHz |
| 控制接口 | 光耦合器保护数字输入，兼容TTL/CMOS | 光耦合器保护数字输入，兼容TTL/CMOS |
从直流到200 MHz的参考类别
FEMTO DHPVA全频放大器系列具备卓越的品质组合：可调增益最高达1000倍，100/200 MHz带宽可任意增益设置，平坦的频率响应，极低噪声，以及精密放大器的低偏移漂移。这种组合是所有需要近乎理想性能放大器的应用的完美解决方案。示波器和AD转换器的灵敏度因此大幅提升，而信号形状不变。
增益无关带宽
通常，随着增益设置的增加，放大器的带宽会减少。例如，脉冲和快速信号的上升时间会随增益设置变化。这使得精确且时间上高分辨率的测量变得复杂甚至不可能。我们通过创新的宽带放大器解决了这个问题：带宽和升降时间在所有增益设置下几乎保持恒定，容差在不到10%的范围内。
动态输入电压范围：10 μV至300 mV
FEMTO选择的多级增益概念避免了可编程衰减器或乘增级的缺点，后者动态范围受主增益级噪声和漂移行为限制。因此，DHPVA系列同样适用于振幅从约100 μV到300 mV（动态70 dB）的输入信号。得益于卓越的直流稳定性，通过信号平均可以进一步提升动力学，从而实现10 μV至300 mV（90 dB动态）的现实范围。
应用
• 示波器和瞬态录音前置放大器
• 光电倍增管放大器
• 光学接收器和电流放大器的放大器
• 时间高分辨率脉冲和瞬变测量
• 自动测量系统
