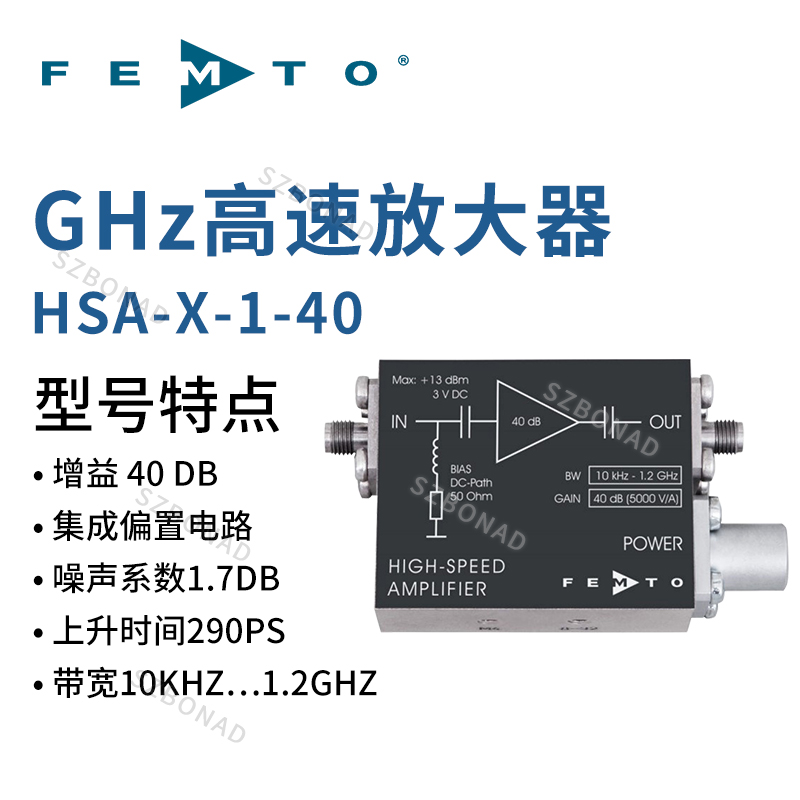

GHz宽带放大器HSA-X-1-40
GHz宽带放大器/GHz宽带放大器HSA
简要介绍
HSA是用于测量GHz范围内带宽的小电压或电流的GHz放大器。它们有固定加固，并且针对50 Ω系统进行了优化。
特色
• 超宽带，频率范围从10 kHz到2.5 GHz
• 增益最高可达60 dB（x 1,000）
• 光电探测器实现跨阻抗放大，最高可达50,000 V/A
• 输入噪声最高可达310 pV/√Hz（6.2 pA/√Hz）
• 光电探测器应用中的集成直流电流路径
• 两个相同的信号输出（HSA-Y）
• 直流监控输出（HSA-Y）

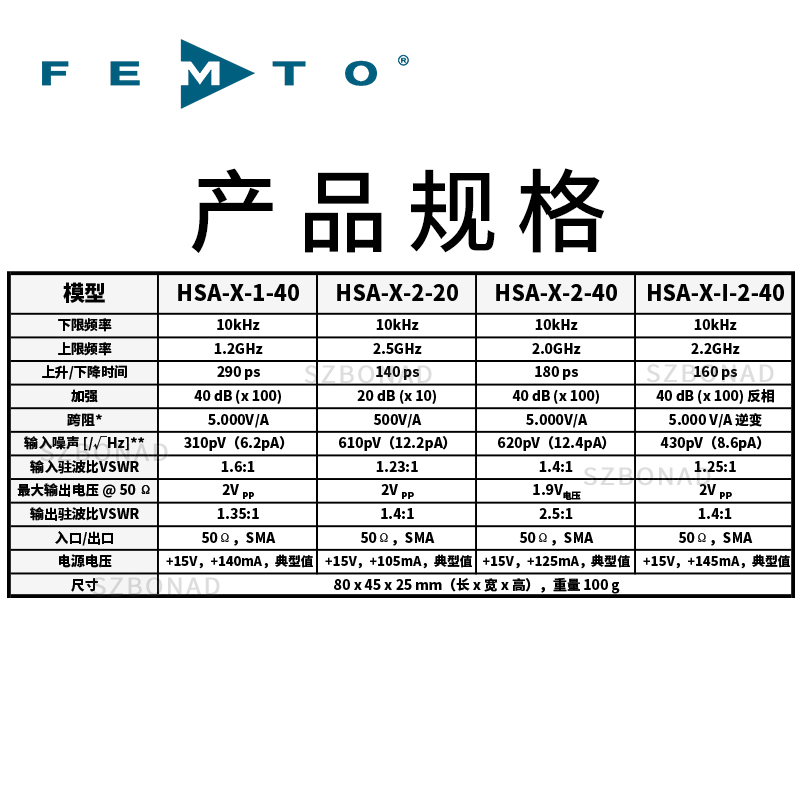

GHz宽带放大器HSA-X-1-40技术参数：
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 40 dB(×100) |
| 跨阻增益 | 5000 V/A (40 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 频率响应 | 下截止频率（-3 dB） | 10kHz (+20%) |
| 上截止频率（-3 dB） | 1.2 GHz (+15%) | |
| 上升/下降时间（10% - 90%） | 290 ps | |
| 输入 | 直流输入阻抗 | 50Ω |
| 射频输入阻抗 | 50Ω | |
| 50 Ω 噪声系数 | 1.7 dB (@f<700MHz) | |
| 等效输入电压噪声 | 310pV/Hz (@f<700MHz) | |
| 输入驻波比VSWR | 1.6:1 (@f<2GHz) | |
| 输入回波损耗 | 13 dB (@f<2GHz) | |
| 输出 | 输出阻抗 | 50Ω |
| 输出驻波比VSWR | 1.35:1 | |
| 输出回波损耗 | 16.5 dB | |
| 输出功率P1dB | +12.5 dBm | |
| 输出峰峰值电压 | 2.0 Vpp | |
| 输出噪声 | typ. 2.1 mV RMS or 14 mVpp* (measurement BW: 4 GHz) | |
| 电源供应 | 供电电压 | 土15V |
| 供电电流 | 士140mA | |
| 外壳 | 重量 | 100g(0.23磅) |
| 材料 | 铝镁锰合金，镀镍 | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |
超宽带，频率范围10 kHz 至 2.5 GHz
HSA系列的GHz宽带放大器在高增益、大带宽和低噪声之间取得了良好平衡，非常适合使用超快光电探测器进行时间上高分辨率的测量。
从千赫到吉赫兹的宽范围对于脉冲和瞬变的精确测量非常重要，尤其是在不同脉冲宽度的复杂信号或测量瞬变衰减时间时。由于其极低的1/f噪声，HSA系列还支持低噪声放大至kHz范围。
其极宽的带宽、平坦的振幅频率响应和低噪声，也使HSA放大器系列成为显著提升示波器和频谱/网络分析仪输入灵敏度的理想前置放大器。
光电探测偏置电流的直流路径
在许多应用中——例如散光噪声极限光谱、叠加测量等——相对较高的连续光输出（cw功率）照射到光电探测器，产生高直流电流。这种直流电必须能够通过低阻抗直流（DC）路径流向地，否则光电探测器偏置（BIAS）的稳定性将受到显著影响，出现非线性现象和速度损失。因此
，所有HSA放大器的输入端都有50欧姆的直流通路。这种复杂的设计类似于BIAS-T，确保了良好的50欧姆调节以及在整个频率范围内的最佳信噪比。
HSA-X
HSA-X系列放大器拥有非常紧凑且防电磁干扰的外壳。它们配备了M4和8-32英寸螺纹孔，便于安装，例如安装在光学工作台上。射频连接器设计为SMA插座。提供20和40 dB增益版本。
HSA-Y
HSA-Y系列设备还配备了直流监测输出，例如可以观测光电探测器的连续波功率，或测量低频背景信号。此外，HSA-Y放大器各自有两个相同的信号输出，允许额外的触发或信号监听，而无需依赖信号分频器网络。放大器提供20、40或60 dB增益版本。
应用
• 超高速探测器（微通道板、光电倍增管、雪崩光电二极管和PIN光电二极管）的前置放大器
• 示波器和频谱/网络分析仪的前置放大器
• 脉冲和瞬变的时序高分辨率测量
• 50 Ω高速系统的信号增强器
