GHz宽带放大器/1GHz超宽带电压放大器DUPVA
简要介绍
DUPVA是可调的GHz放大器，用于测量具有GHz带宽和宽动态范围的小型交流电压。
特色
• 可调增益最高可调70 dB（约3000倍），可按10 dB步进切换
• 带宽 1 kHz 至 1.2 GHz
• 带宽不受放大器设置影响
• 低噪声，噪声级别最高可达1.9 dB（330 pV/√Hz）
• 设备和遥控器的放大器调节

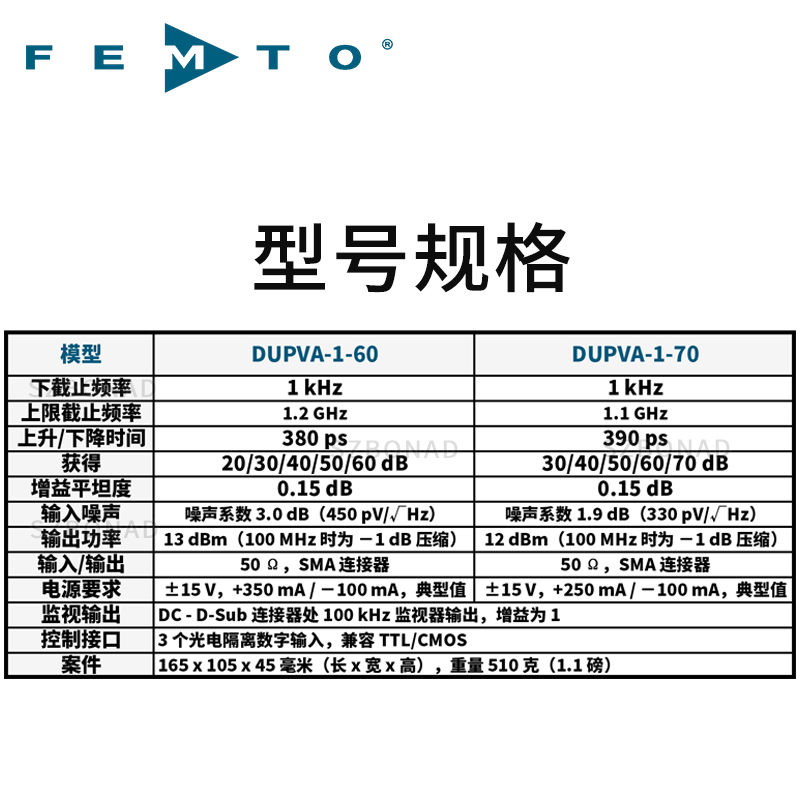

技术参数：
| Model | DUPVA-1-60 | DUPVA-1-70 |
| 下截止频率 | 1 kHz | 1 kHz |
| 上截止频率 | 1.2 GHz | 1.1 GHz |
| 上升/下降时间（10% - 90%） | 380ps | 390ps |
| 增益 | 20/30/40/50/60 dB | 30/40/50/60/70 dB |
| 增益精度 | 0.15 dB | 0.15 dB |
| 输入噪声 | 噪声系数 3.0 dB （450 pV/√Hz） | 噪声系数 1.9 dB （330 pV/√Hz） |
| 输出功率 | 13 dBm（−1 dB @ 100 MHz） | 12 dBm（−1 dB @ 100 MHz） |
| 输入/输出 | 50 Ω，SMA插座 | 50 Ω，SMA插座 |
| 供电电压 | ±15V，+350mA/−100mA | ±15 V，+250 mA / −100 mA |
| 监视器输出 | DC – 100 kHz 监听输出至 D-SUB 插孔，增益 = 1 | |
| 控制接口 | 3个光耦合器保护数字输入，兼容TTL/CMOS | |
| 尺寸/重量 | 165 x 105 x 45 mm（长 x 宽 x 高）， 510 g（1.1 磅） | |
在1 kHz至1 GHz的全带宽内可调增益
DUPVA-1超宽带电压放大器设计用于快速且精确的测量，具有宽动态范围。增益通过设备侧的旋转开关调节，远程控制则通过光耦合器调节。其增益无关频率响应使得在任何增益设置下都能进行高分辨率测量。即使改变增益设置，上升时间也几乎保持恒定，这对于时间分辨率高的测量极为重要。此外，振幅频率响应在整个带宽内非常平坦。没有增益夸张或信号失真干扰脉冲或瞬态测量。
应用
• 示波器和瞬态录音器的前置放大器
• 光电倍增管、微通道板、光电二极管放大器
• 用于光学接收机和电流放大器的信号放大器
• 用于时间高分辨率脉冲和瞬态的放大器
• 自动测量系统
不同增益下的典型频率响应
