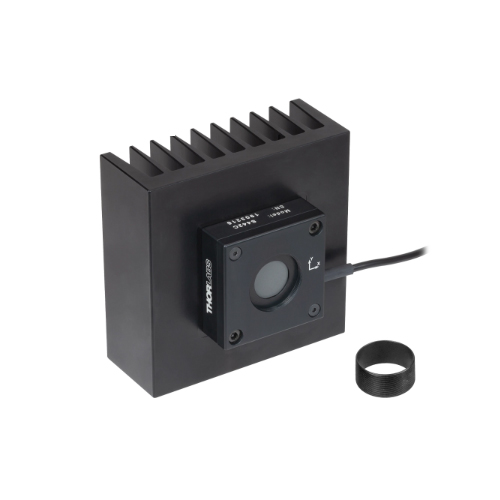

S442C 热式功率探头用于测量来自中低功率激光器的光束功率与位置，并通过所连接的兼容功率计进行控制。

S442C 的核心是 TD4HP18XA 热式位置探测器。该传感器配备冷却体以及一根连接至 D-Sub 9 针公头的线缆，用于通过兼容的 Thorlabs 功率计进行仪器控制。集成的 NTC 热敏电阻可通过功率计接口进行温度测量。

TD4HP18XA 核心由四个相邻的热电堆式传感器组成，排列为正方形的四个象限。其机械集成使四个象限在热学上相互耦合。然而，每个象限中的传感器在电气上相互独立，仅连接至该象限内的热电偶。这种机械集成与电气分离构成了位置敏感器件(PSD)。如果光束光斑入射于某一象限，该象限的输出信号将高于其余三个象限的输出信号。若光束向 PSD 中心移动，四个象限的信号将趋于相近。光束的 X 与 Y 位置通过比较全部四个象限的信号强度来确定。

紧凑型外壳带有与输入孔径同轴的 SM1(1.035"-40)内螺纹。随附 SM1 螺纹耦合器，用于安装 Thorlabs 内部 SM1 螺纹组件。两个 8-32 / M4 通用螺孔可用于立柱安装。

操作该传感器时，应先使其静置至室温，然后再进行调零。建议采用立柱安装而非手持方式操作探头，因为人体热量产生的热影响会对测量精度造成不利影响。同时应确保主动探测区域免受气流及其他热扰动的影响。

连接器内的 EEPROM 存有传感器标识信息以及可追溯至 NIST 和 PTB 的校准数据，供主机使用。

产品参数

型号	S442C
光谱范围	190 nm ~ 20 µm（紫外～远红外）
功率量程	10 mW ~ 50 W
有效探测面积	18 mm x 18 mm
功率分辨率	1 mW
线性度	±1%
测量不确定度	±5% @1064 nm ±7%（250 nm–17 µm）
位置分辨率	10 µm
位置精度	100 µm（Ø1 mm 光斑） 300 µm（Ø6 mm 光斑）
位置重复性	25 µm（Ø1 mm） 150 µm（Ø6 mm）
响应时间（0–95%）	<0.6 s
冷却方式	自然对流
接头	C-Series
探头内置	NTC 热敏电阻，监测探头温度

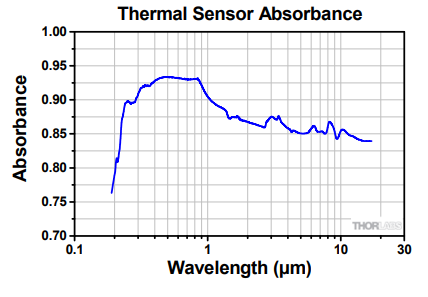

典型应用


使用说明

探头内部没有可维修部件。外壳可用柔软的湿布擦拭进行清洁。请勿触碰或擦拭吸收体表面，也不要使用任何溶剂对其进行清洁!请使用压缩空气轻轻吹去碎屑。

只要传感器未暴露于过高的光功率(请注意规格中的最大功率)，其校准在很长一段时间内(远超一年)都应非常稳定。为保持 S442C 的精度和性能，建议从购买一年后开始，每年进行一次重新校准。
