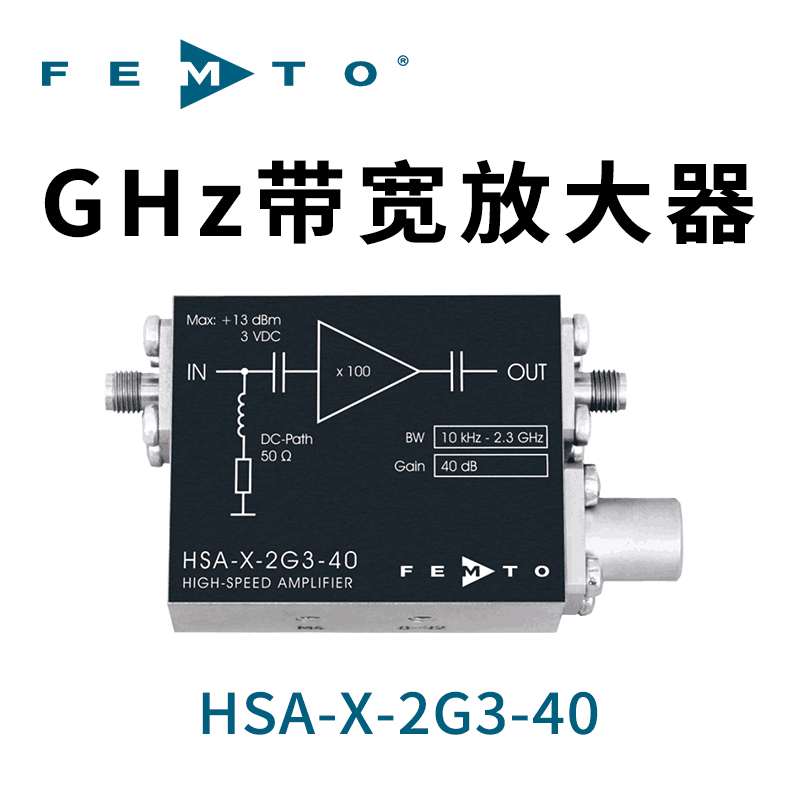

GHz带宽放大器HSA-X-2G3-40
特性：
• 带宽10kHz-2.3GHz
• 上升时间170纳秒
• 集成偏置电路
产品介绍：
HSA-X-2G3-40是一款低噪声、超快固定增益放大器。得益于其集成的偏置-T电路设计，它适用于从光电二极管和光电倍增管获取信号。操作方式基本无需赘言。如有疑问，请查阅本文件或联系我们获取帮助。
为确保安全运行，请参考本文件中“绝对最大额定值”、“温度范围”和“电源供应”部分所规定的损坏阈值。工作环境必须无烟、尘、油污、冷凝水及其他可能影响操作或性能的污染物。
应用领域：
• 用于超快探测器(微通道板、光电倍增管、雪崩光电二极管和PIN光电二极管)的前置放大器
• 示波器和瞬态记录仪前置放大器
• 时间分辨脉冲与瞬态测量
技术参数：
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 40 dB(×100) |
| 跨阻增益 | 5.0*10^3 V/A (40 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 频率响应 | 下截止频率（-3 dB） | 10kHz (+20%) |
| 上截止频率（-3 dB） | 2.3 GHz (+15%) | |
| 上升/下降时间（10% - 90%） | 170 ps | |
| 输入 | 直流输入阻抗 | 50Ω |
| 射频输入阻抗 | 50Ω | |
| 50 Ω 噪声系数 | 2.8 dB (@f<1GHz) | |
| 等效输入电压噪声 | 430pV/√Hz (@f<1GHz) | |
| 输入驻波比VSWR | 1.45:1 (@f<2 GHz) | |
| 输入回波损耗 | -15 dB (@f<2 GHz) | |
| 输出 | 输出阻抗 | 50Ω |
| 输出驻波比VSWR | 1.4 :1 | |
| 输出回波损耗 | 15.5 dB | |
| 输出功率P1dB | +12.5 dBm | |
| 输出峰峰值电压 | 2.0 Vpp | |
| 输出噪声 | typ. 3.0 mV RMS or 20 mVpp* (measurement BW: 4 GHz) | |
| 电源供应 | 供电电压 | 土15V |
| 供电电流 | 士135 mA | |
| 外壳 | 重量 | 100g(0.23磅) |
| 材料 | 铝镁锰合金，镀镍 | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |

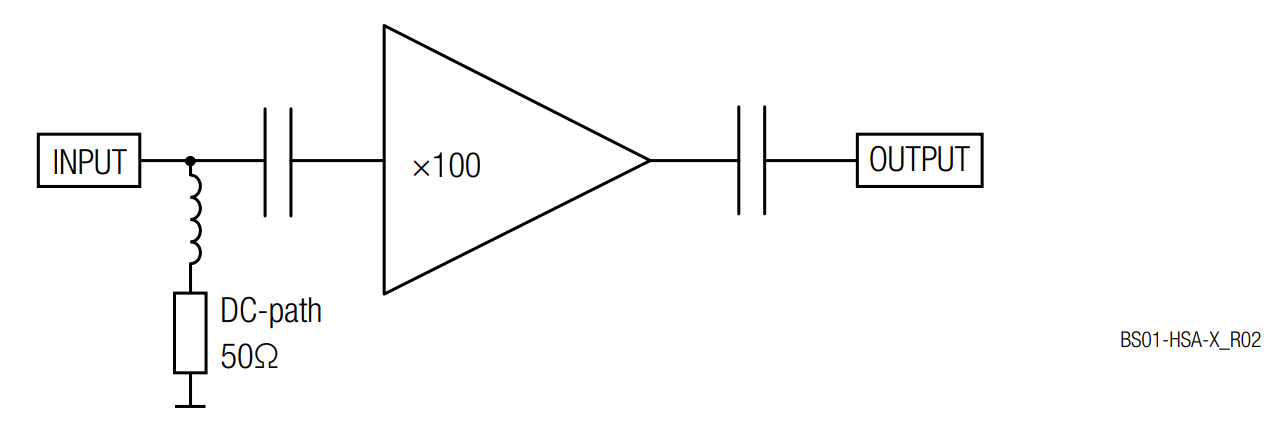

示意图：
