HSA-Y-2-40固定增益1GHZ高速宽带放大器德国FEMTO

HSA-Y-2-40 放大器是固定增益宽带 GHz 放大器。它专为超快速放大频率范围为 10 kHz 至 1.9 GHz 的小电压和电流信号而设计。

HSA-Y-2-40 提供两个相同的 RF 输出。对于操作，两个 RF 输出必须用 50 Ω 负载端接。如果仅使用一个输出，则未使用的 SMA 输出插座必须用交付时附带的 50 Ω 终端器端接。

一、产品参数

型号：HSA-Y-2-40

下截止频率：10 kHz

上限截止频率：1,9 GHz

上升/下降时间：185 ps

增益：40 dB (x 100)

跨阻：5.000 V/A

输入：50 Ω, SMA

输入噪声[/√Hz]：650 pV (13 pA)

输入驻波比：1.2 : 1

输出：两个相同的信号输出，50 Ω，SMA

最大输出电压@50Ω：1,7 VPP

输出驻波比：1,8 : 1

监视输出：增益：26 dB (x 20)，跨阻*：1 kV/A，输出电压范围：±10 V (R负载> 10 kΩ)，带宽：DC - 100 kHz

电源要求：±15 V +185 / −10 mA, typ.

尺寸/重量：110 x 70 x 25 mm (L x B x H), 重量 180 g

二、特征

带宽 10 kHz – 1.9 GHz

极低的 10 kHz 下截止频率，可实现最佳脉冲处理，且不会造成形状失真

上升时间 185 ps

增益 40 dB

输入回波损耗 20.8 dB

集成偏置电路

监控输出

两个相同的信号输出

三、应用

超快探测器前置放大器(微通道板、光电倍增管、雪崩光电二极管、PIN 光电二极管等)

示波器和瞬态记录器前置放大器

时间分辨脉冲和瞬态测量

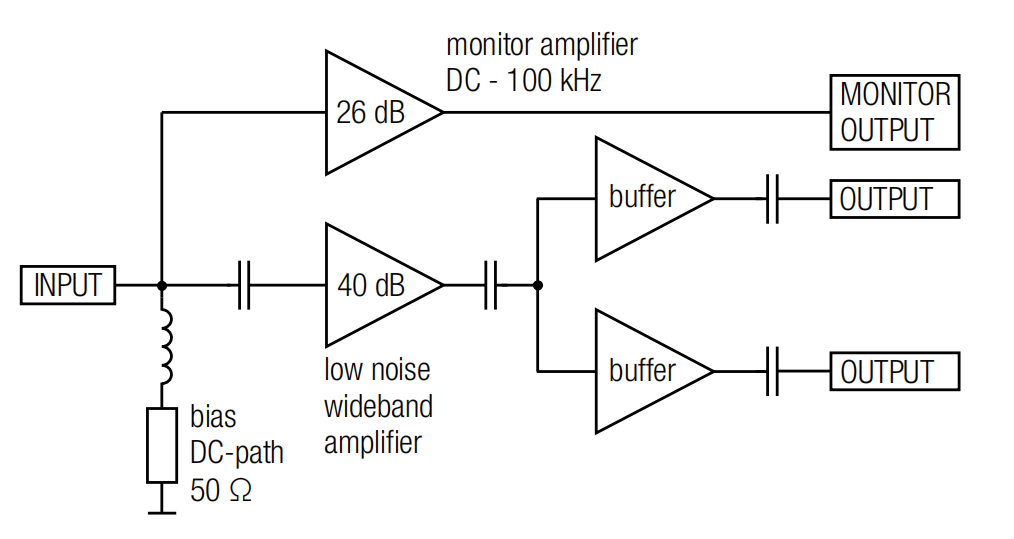

四、电路图
