超宽带，频率范围2.5 GHz，HSA-X-2-20 系列 GHz 宽带放大器在高增益、宽带宽与低噪声性能之间实现了出色平衡，是高时间分辨率测量（如超快光电探测器应用）的理想之选。其覆盖千赫兹至千兆赫兹的宽广带宽，对于精确测量脉冲、瞬态信号以及分析复杂信号（具有不同脉冲宽度）或瞬态衰减时间至关重要。得益于极低的 1/f 噪声，HSA 系列在低至 kHz 频段也能提供低噪声放大。
卓越的宽带宽、平坦的幅频响应以及低噪声特性，也使 HSA 放大器系列成为前置放大器的完美选择，可显著提升示波器、频谱分析仪及网络分析仪的输入灵敏度。
技术参数：
| 规格 | 测试条件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 20 dB(×100) |
| 跨阻增益 | 500 V/A (20 dB×50Ω) | |
| 增益精度 | ±1% dB | |
| 频率响应 | 下截止频率（-3 dB） | 10kHz (+20%) |
| 上截止频率（-3 dB） | 2.5 GHz (+15%) | |
| 上升/下降时间（10% - 90%） | 140 ps | |
| 输入 | 直流输入阻抗 | 50Ω |
| 射频输入阻抗 | 50Ω | |
| 50 Ω 噪声系数 | 4.5 dB (@f<1GHz) | |
| 等效输入电压噪声 | 610pV/Hz (@f<1GHz) | |
| 输入驻波比VSWR | 1.23:1 (@f<2.5GHz) | |
| 输入回波损耗 | 20 dB (@f<2.5GHz) | |
| 输出 | 输出阻抗 | 50Ω |
| 输出驻波比VSWR | 1.4 :1 | |
| 输出回波损耗 | 15.5 dB | |
| 输出功率P1dB | +13.5 dBm | |
| 输出峰峰值电压 | 2.0 Vpp | |
| 输出噪声 | typ. 0.42 mV RMS or 2.8 mVpp* (measurement BW: 4 GHz) | |
| 电源供应 | 供电电压 | 土15V |
| 供电电流 | 士105 mA | |
| 外壳 | 重量 | 100g(0.23磅) |
| 材料 | 铝镁锰合金，镀镍 | |
| 温度范围 | 存储温度 | -40~100°C |
| 工作温度 | 0~60℃ |

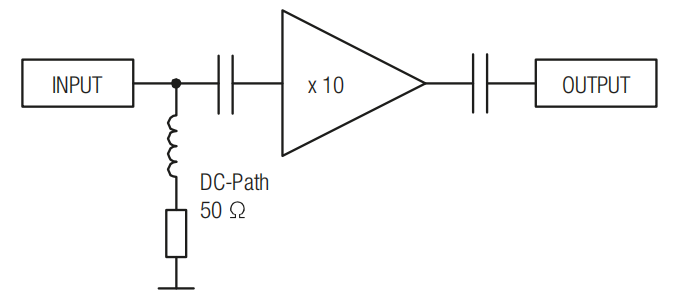

电路图：
HSA系列型号：HSA-X-1-40 、HSA-X-2-20、 HSA-X-2-40、 HSA-X-I-2-40、 HSA-X-2G3-40、HSA-Y-1-40、 HSA-Y-1-60、 HSA-Y-2-20、 HSA-Y-2-40
应用
• 超高速探测器（微通道板、光电倍增管、雪崩光电二极管和PIN光电二极管）的前置放大器
• 示波器和频谱/网络分析仪的前置放大器
• 脉冲和瞬变的时序高分辨率测量
• 50 Ω高速系统的信号增强器
