GHz 光电接收器 HSPR-X 和 HSA-X-S
硅与InGaAs光接收器/光电探测器/GHz光电接收器HSPR-X和HSA-X-S，最高2GHz
HSPR-X和HSA-X-S系列光电接收机由Si-PIN或InGaAs PIN光电二极管和GHz放大器组成，用于将小光信号转换为相应的输出电压。它们有固定的加固，并且针对最高带宽进行了优化。
特性
• Si-PIN 和 InGaAs PIN 光电二极管
• 光谱范围为320至1700纳米
• 超宽带，频率范围从10 kHz到2 GHz
• 最大转换增益 4.75 x 10^3 V/W
• 最低 NEP 11 pW/√Hz
技术参数：

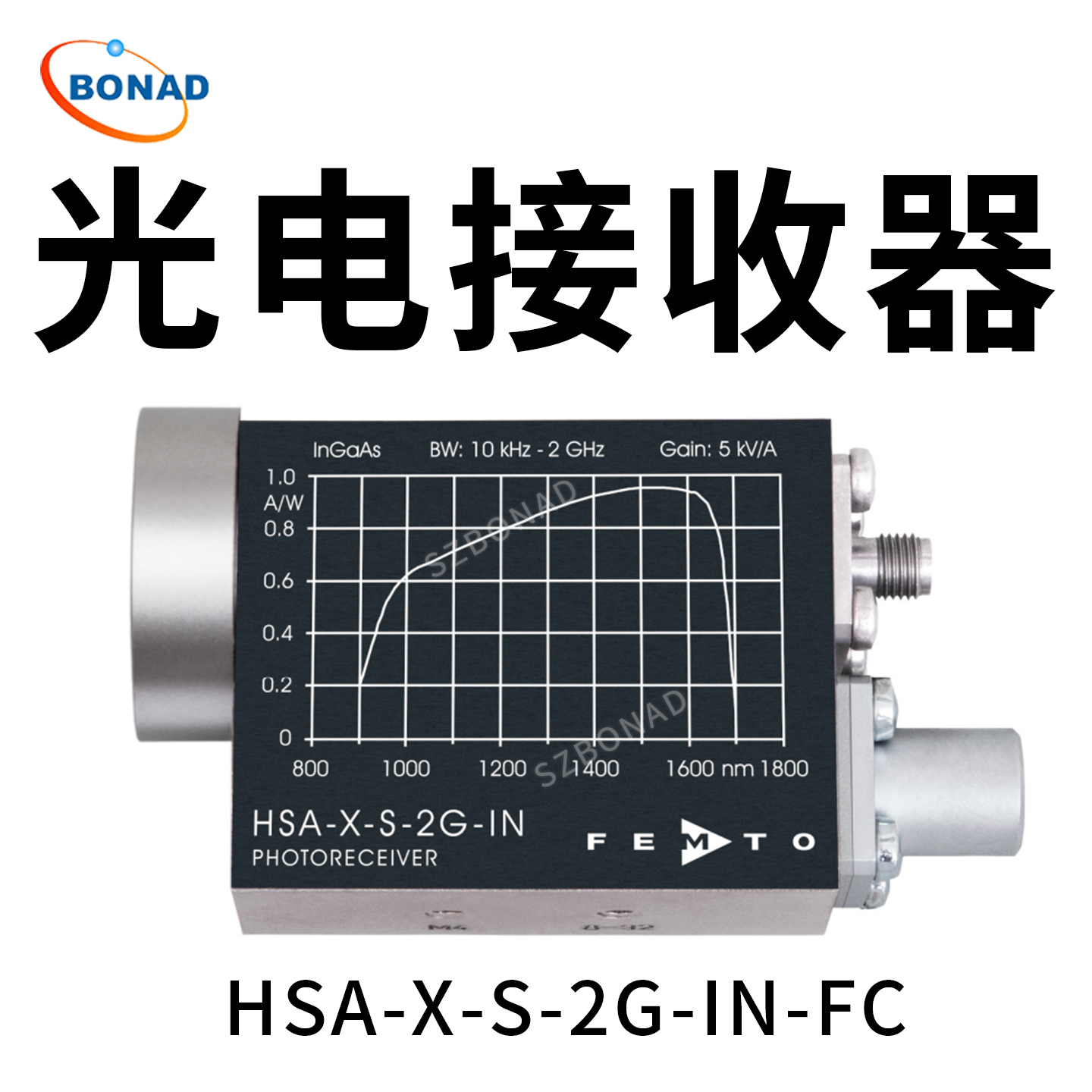

| 型号 | HSA-X-S-2G-IN-FC |
| 输出 | 非反相 |
| 光电二极管 | Ø 0.1 mm InGaAs PIN |
| 光谱范围 | 900–1700 nm |
| 带宽（−3 dB） | 10 kHz – 2 GHz |
| 上升时间 (10 %–90 %) | 180ps |
| 跨阻抗 | 5 x 10^3 V/A |
| 转换放大 | 4.75 x 10^3 V/W （@1550 nm） |
| NEP（@ 100 MHz） | 16 pW/√Hz （@ 1550 nm） |
| 输出驻波比 VSWR | 2.5 : 1 |
| 最大输出电压 @ 50 Ω | 1.9V |
| 输出噪声 | 3.6mV RMS |
GHz技术
HSPR-X 和 HSA-X-S 系列超高速光电接收机结合了高品质光电二极管与成功的 FEMTO GHz 放大器技术。最大带宽为2 GHz，对应最小上升时间180 ps。两款配备Si-PIN或InGaAs PIN光电二极管的型号覆盖320至1000纳米，或900至1700纳米的光谱范围。由于极低噪声放大器设计，最低噪声等效输入功率（NEP）仅为11 pW/√Hz，增益为5 x 103 V/A。这使得光信号能够在GHz带宽的μW范围内被检测到。
兼容光学台式（自由束）和光纤
自由喷射输入（FST）设计为1.035英寸-40英寸的螺纹法兰，带有旋入式联接环，广泛兼容多家厂商的光学配件，如镜头、管状装置、防控系统、光学适配器等。
自由喷射输入只需拧上PRA系列的光纤适配器即可轻松转换为光纤连接器（FC、FSMA）。
相对较大的面积探测器便于在自由束应用中的光学聚焦，并在使用可选的光纤适配器时确保高且稳定的耦合度。对于探测面积小于 Ø 0.4 毫米的型号，仅有条件地推荐使用光纤适配器，因为耦合损耗和不稳定性可能发生。如果重点是高精度光纤测量，使用固定光纤输入的光纤模型通常能获得最佳结果。
所有HSA-X-S和HSPR-X照片接收器均配备UNC 8-32和M4螺纹孔，因此可以方便且稳定地集成到商业化的杆架上。
应用
• 光谱学
• 快速脉冲和瞬态测量
• 光学触发
• 用于示波器和快速A/D转换器的光学接收机（O/E转换器）
