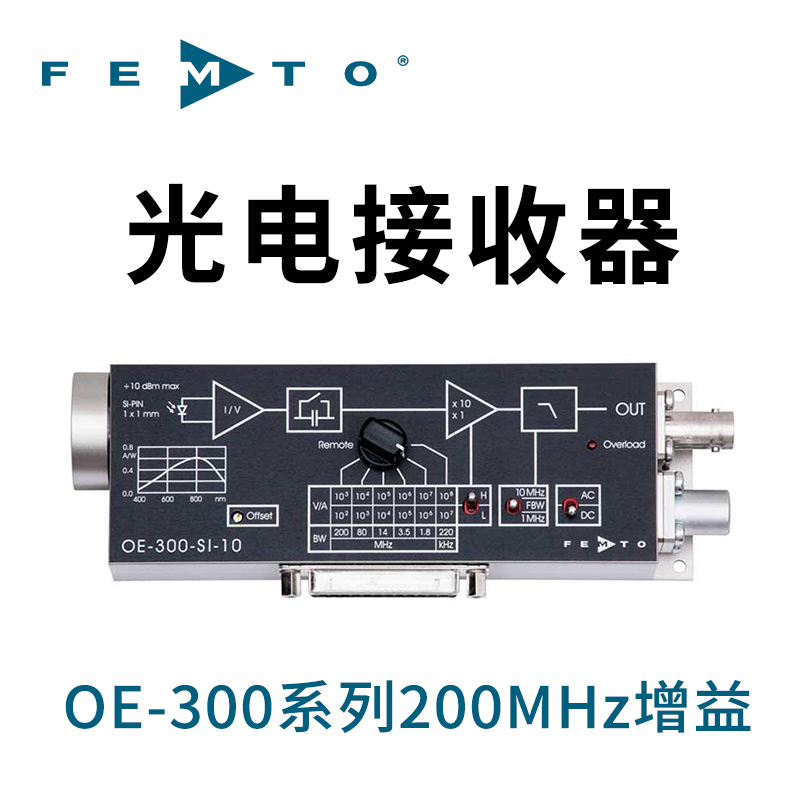

200 MHz 可变增益光电接收器 OE-300系列

硅和InGaAs光接收器/光电探测器/200 MHz可变增益光电接收器 OE-300系列

简要介绍

OE-300系列光电接收机由Si-PIN或InGaAs PIN光电二极管和可切换的低噪声跨阻放大器组成，将微小的光信号转换为相应的输出电压。它们具有可切换的放大功能，并且针对高带宽进行了优化。

特性

• 可调的跨阻增益从10^2 V/A到10^8 V/A

• 带宽最高可达200 MHz

• 光谱的InGaAs和Si模型范围为320至1700纳米

• 高输入动态，线性可达10毫瓦的光输入功率

• 直径可达3毫米的大型探测器区域

• 噪声非常低，NEP最高可达47 fW/√Hz

• 可切换的低通滤波器以最小化宽带噪声

• 光纤与自由束输入

• 1.035“-40 自由喷射输入螺纹，兼容许多标准光学系统

• 设置可以手动完成，也可以通过数字接口完成

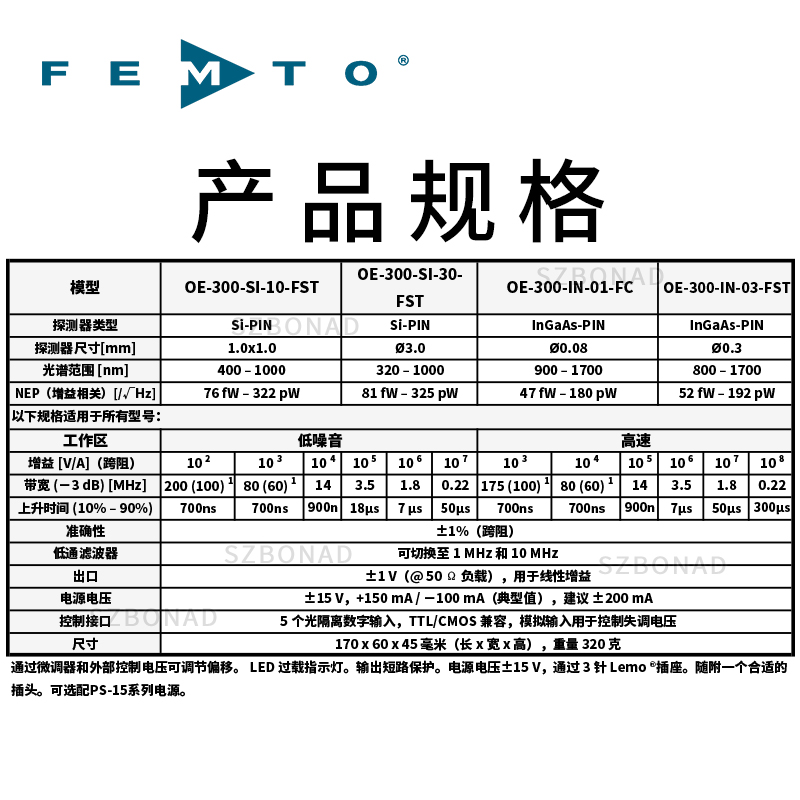

OE-300系列规格参数：

型号	OE-300-SI-10-FST	OE-300-SI-30-FST	OE-300-IN-01-FC	OE-300-IN-03-FST
探测器类型	Si-PIN	Si-PIN	InGaAs PIN	InGaAs PIN
探测器尺寸	1.0 x 1.0mm	Ø 3.0mm	Ø 0.08mm	Ø 0.3mm
光谱范围	400 – 1000nm	320 – 1000nm	900 – 1700nm	800 – 1700nm
噪声等效功率（NEP）	76 fW–322 pW /√Hz	81 fW–325 pW /√Hz	47 fW–180 pW /√Hz	52 fW–192 pW /√Hz

以下参数适用所有OE-300系列

工作

低噪声

高速

增益 [V/A] （超阻抗）

10^2

10^3

10^4

10^5

10^6

10^7

10^3

10^4

10^5

10^6

10^7

10^8

带宽（−3 dB）[MHz]

200(100)^1

80(60)^1

3.5

1.8

0.22

175(80)^1

80(60)^1

3.5

1.8

0.22

准确性

±1%（超阻抗）

低通滤波器

可切换1 MHz和10 MHz频段

输出

±1 V（@ 50 Ω负载），用于线性增益

供电电压

±15 V，+150 mA / −100 mA，推荐±200 mA

控制接口

5个光隔离数字输入，兼容TTL/CMOS，模拟输入用于控制偏移电压

尺寸/重量

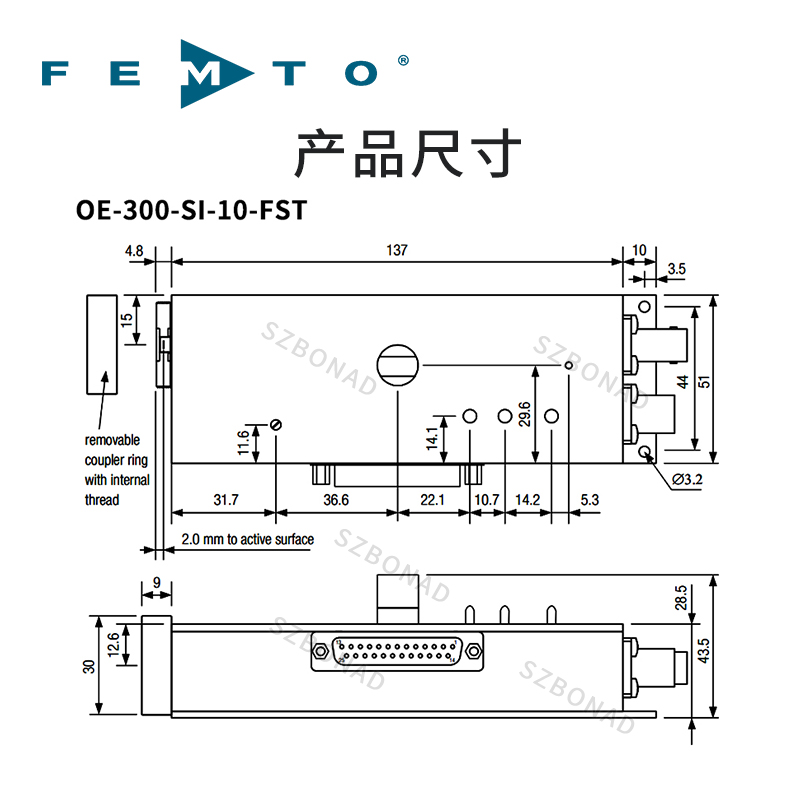

170 x 60 x 45mm（长 x 宽 x 高），320g

适用于MHz范围的通用光电接收机

OE-300 光电接收机结合了高品质光电二极管和可调增益的下游高端超阻放大器。低输入噪声（NEP）使得高灵敏度的测量成为可能，并为MHz频段宽带照片接收机树立了标准，尤其是在中增益和高增益设置下。相对较大的探测器便于光学聚焦，同时在使用PRA-FC/SMA光纤适配器时确保高且稳定的耦合度，硅型号可选配该适配器。

从10.2到10.8 V/A（十年递增）的逐步可调增益，使得对纳瓦到10毫瓦功率范围的光信号进行精确且可靠的测量。

其他功能包括可切换低通滤波器、可调节偏移校正、可切换交流/直流耦合，以及手动或通过光隔离接口与PC控制OE-300的能力，使其成为同类中最为多功能的摄影接收机。

兼容光学台架和光纤

Si型号配备了光学自由束输入，必要时可以轻松扩展至光纤连接。自由喷射连接设计为1.035“-40螺纹法兰，包括30毫米外径的耦合环，广泛兼容多家厂商的光学配件，如镜头、管材、防控系统、光学适配器等。

通过拧紧PRA系列可选的光纤适配器，自由喷射螺纹连接可在几秒内转换为光纤连接（FC、FSMA）。

对于InGaAs照片接收器，可以选择采用FC光纤连接器用于高精度光纤测量的型号和带有自由束连接器的型号。

对于探测面积小于 Ø 0.4 毫米的型号，仅有条件地推荐使用光纤适配器，因为耦合损耗和不稳定性可能发生。如果重点是高精度光纤测量，使用固定光纤输入的光纤模型通常能获得最佳结果。

所有 OE-300 型号均可方便且稳定地拧入标准柱座，配备 M4 和 8-32 UNC 螺纹，借助可选的后转接板型号 PRA-PAP。

应用

• 适用于MHz频段的低噪声通用光电接收器（O/E转换器）

• 时间分辨光学脉冲和功率测量

• 激光强度噪声（RIN）测量

• 示波器、频谱分析仪、A/D转换器和射频锁定放大器的光学输入
