HCA-S-400M系列光接收器

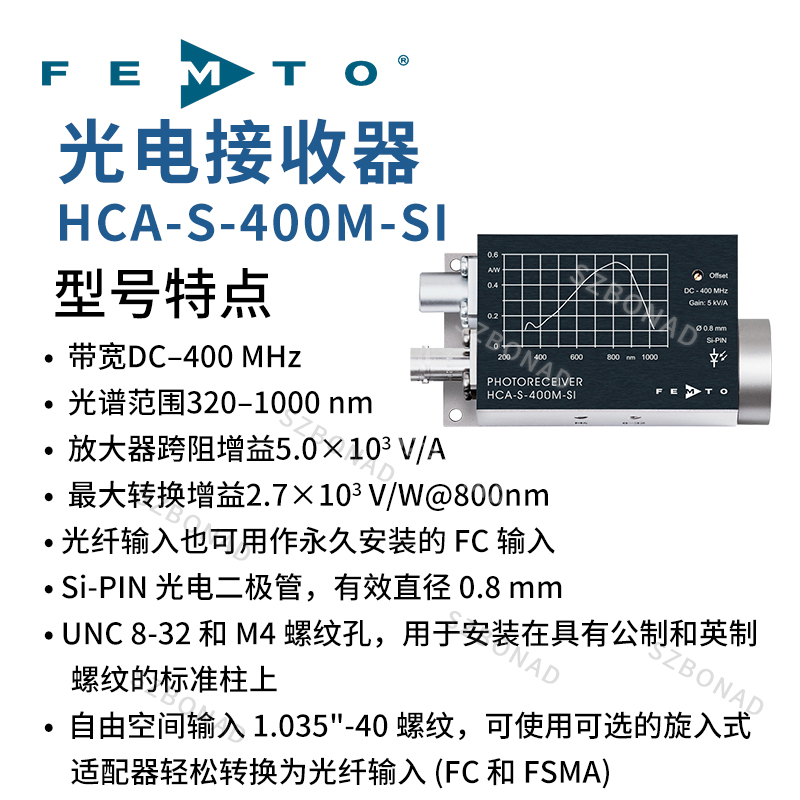

产品说明：HCA-S-400M系列光接收器，进口光接收器▪ 硅PIN和砷化铟镓 PIN 光电二极管▪波长范围从320到1700nm▪上升时间1ns▪带宽从DC到

产品说明：

HCA-S-400M系列光接收器，进口光接收器

▪ 硅PIN和砷化铟镓 PIN 光电二极管

▪波长范围从320到1700nm

▪上升时间1ns

▪带宽从DC到400MHz

▪最大变频增益4.8×103V/W

▪自由空间或光纤输入电路

高带宽高敏感性

HCA-S-400M 系列的光接收器是由经证实的快速二极管和显著的FEMTO HCA 电流放大器技术组成。HCA-S-400M使用硅或铟镓砷二极管，光谱范围分别在320-1000nm和900-1700nm。这个光电放大器互阻抗为2×104V/A 导致铟镓砷模型的最大变频增益在1550nm达4.8×103V/W和硅模型二极管在800nm 2.7×103V/W。这个直流耦合多级放大器可以测量从直流到最大带宽值在400MHz相对应的最小上升时间1ns 。噪声等效功率可以检测到信号的光功率在微瓦特范围，无需进一步求均值。不同的型号可以选择使用自由空间或者管线输入。

自定义光接收器的最好可能性解决方案

每个应用程序都因为本身对带宽、增益和响应率的不同而有所差异。因此FEMTO提供了一系列不同的最佳技术参数的自定义光接收器，除标准产品以外。以下详细分析我们所提供的个性化的解决方案，非常有吸引力的价格和在大多数情况下，我们提供单件数量订购服务。

应用：

▪光谱学

▪快速脉冲和瞬时测量

▪光学触发

▪光纤电子测试系统

▪光学示波器前端，交流/直流转换器和锁定放大器

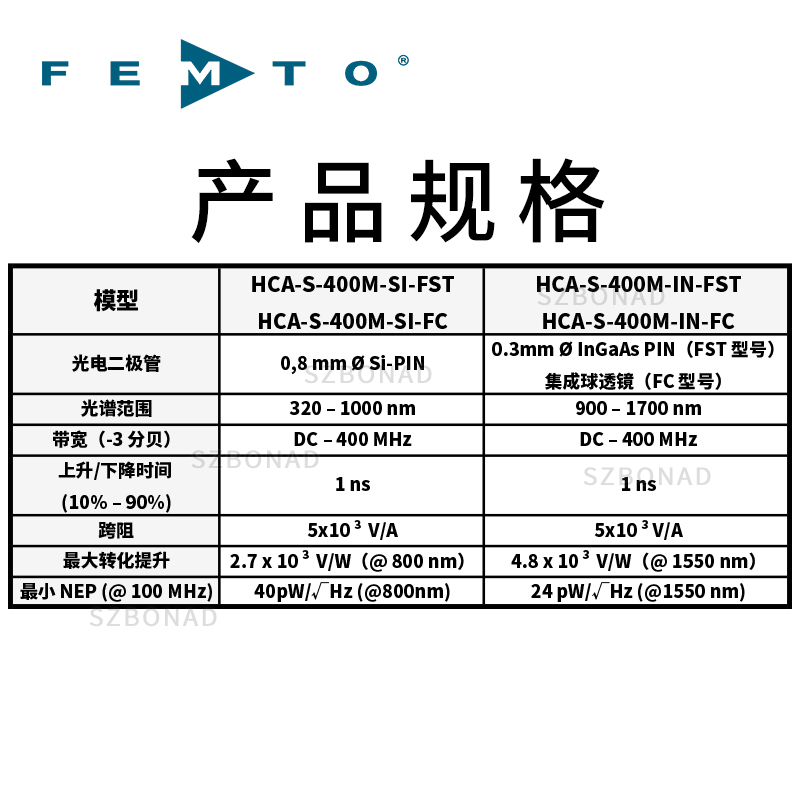

参数	HCA-S-400M-SI	HCA-S-400M-IN
光电二极管	0.8 mm Ø Si PIN	0.3 mm Ø InGaAs PIN
光谱范围	320 ... 1000 nm	900 ... 1700 nm
带宽	DC ... 400 MHz	DC ... 400 MHz
上升/下降时间	1 ns	1 ns
互阻抗增益	5 x 10³ V/A	5 x 10³ V/A
最大变频增益	2.7 x 10³ V/W (@ 800 nm)	4.8 x 10³ V/W (@ 1550 nm)
最小噪声等效功率	40 pW/√Hz (@ 800 nm)	24 pW/√Hz (@ 800 nm)
可用输入选择	Free space (FS), FC or SMA	Free space (FS) or FC

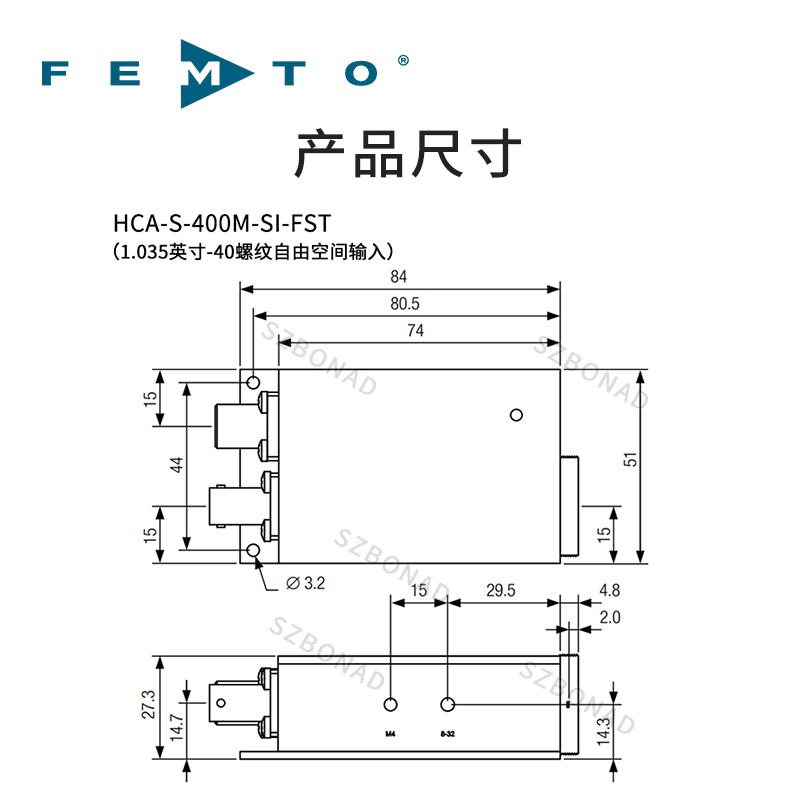

输出电压±1.5V最大值(@50Ω负荷)。偏移可通过电位计调节，交流耦合单元是可供用户选择。输出短路受到保护，光接收器通过螺纹的 M4 和8-32安装孔自由输入，使用的标准安装螺纹。电力供应 ± 15 V通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们。
