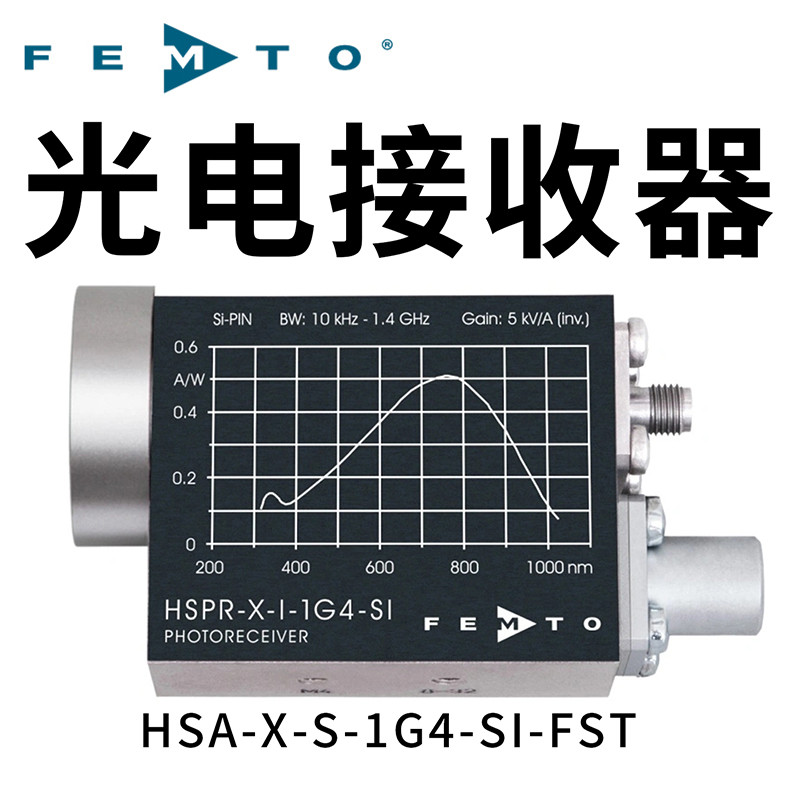

HSA-X-S系列超快速光接收器

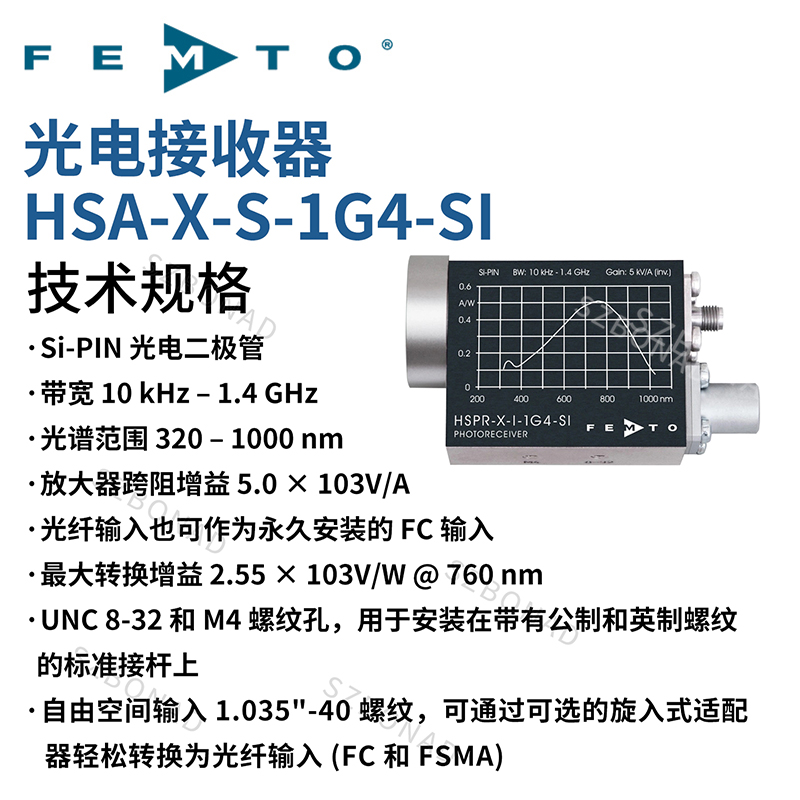

产品说明：HSA-X-S系列超快速光接收器，进口超快速光接收器▪ 硅和砷化铟镓光电二极管▪波长范围从320到1700nm▪带宽从10 kHz到2 GHz▪最大变

产品说明：

HSA-X-S系列超快速光接收器，进口超快速光接收器

▪ 硅和砷化铟镓光电二极管

▪波长范围从320到1700nm

▪带宽从10 kHz到2 GHz

▪最大变频增益4.5×103 V/W

▪最小噪声等效功率14 pW/√Hz

GHZ 技术

通过运用经证实的显著的FEMTO GHZ放大器技术，我们设计了一款新的具有卓越性能的先进的光接收器。HSA-X-S提供了高带宽限制在2GHz ,使用硅或铟镓砷二极管两种模型，光谱范围分别在320-1000nm和900-1700nm。因为这个放大器的噪声等效功率最小值只有14 pW/√Hz，互助抗值在5×103V/W。所以这个仪器可以在μW范围内用GHz 的速度测量光功率。

应用：

▪光谱学

▪快速脉冲和瞬时测量

▪光学触发

▪光学示波器前端，交流/直流转换器

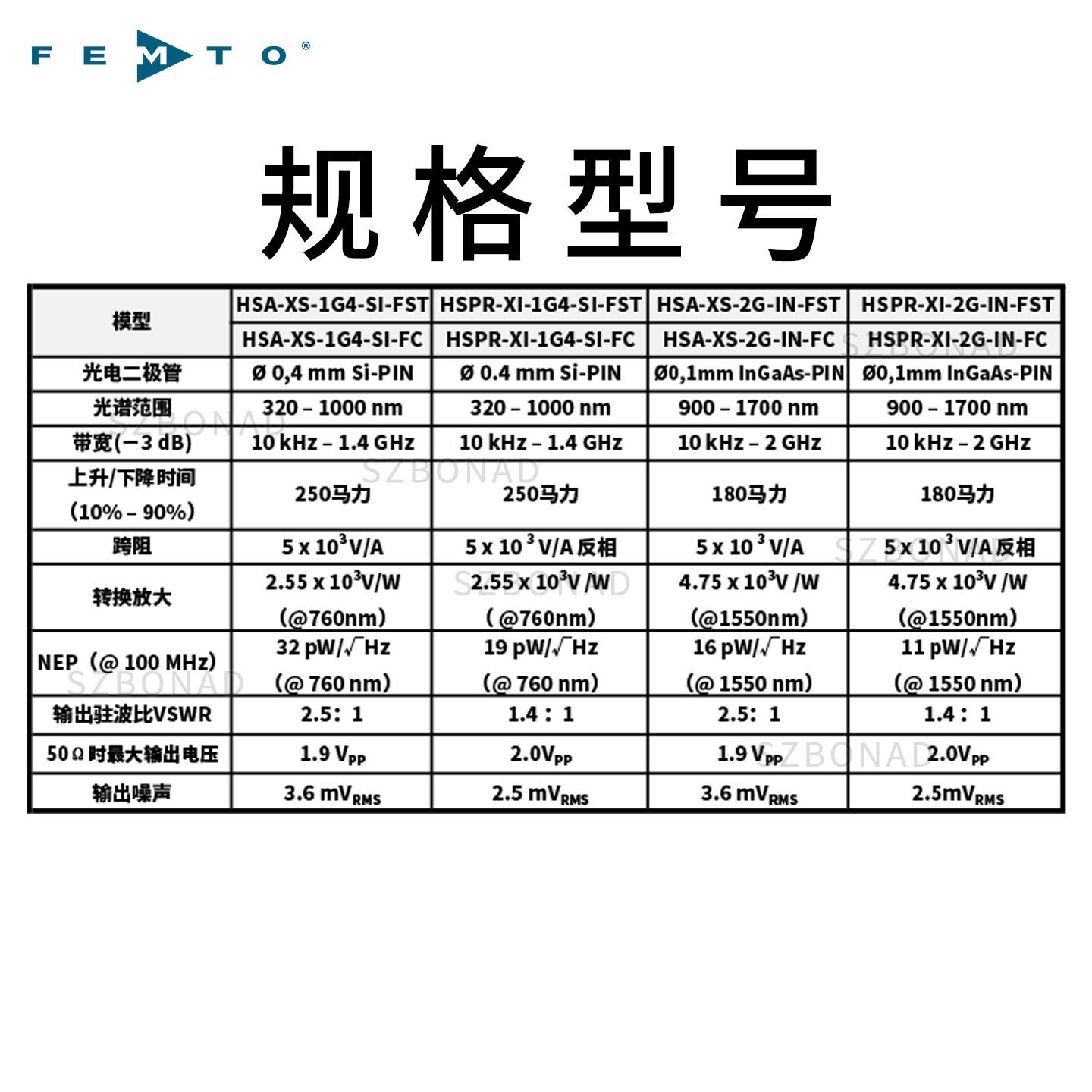

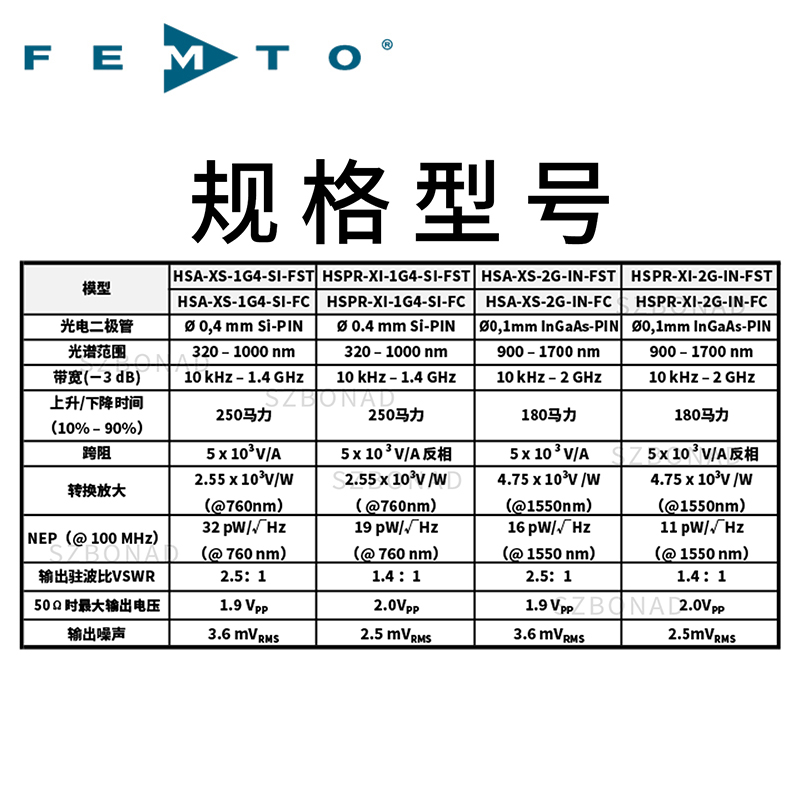

参数	HSA-X-S-1G4-SI	HSA-X-S-2G-IN
光电二极管	Ø 0.4 mm Si PIN	Ø 0.1 mm InGaAs PIN
光谱范围	320 ... 1000 nm	900 ... 1700 nm
带宽	10 kHz ... 1.4 GHz	10 kHz ... 2 GHz
上升/下降时间	250 ps	180 ps
互阻抗增益	5 x 10³ V/A	5 x 10³ V/A
变频增益	2.5 x 10³ V/W (@ 760 nm)	4.5 x 10³ V/W (@ 1550 nm)
最小噪声等效功率	26 pW/√Hz (@ 760 nm)	14 pW/√Hz (@ 1550 nm)
可用输入选择	Free space (FS) or FC	Free space (FS) or FC

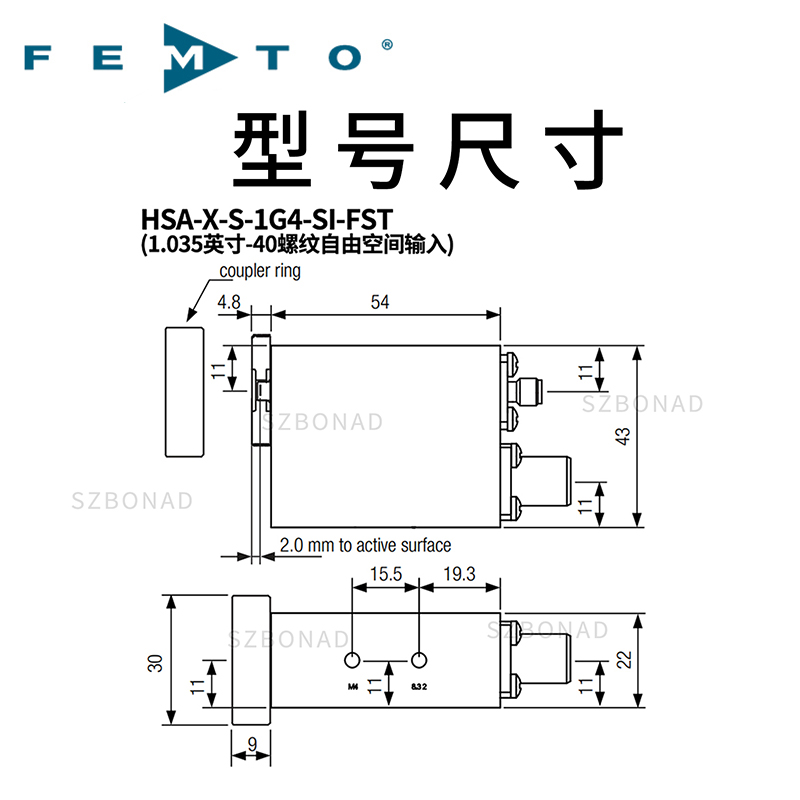

输出电压±1.9V最大值(@50Ω负荷)。直流监控器输出单元是可供用户选择。输出短路受到保护，光接收器通过螺纹的 M4 和8-32安装孔自由输入，使用的标准安装螺纹。电力供应 ± 15 V通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们。
