硅与InGaAs 光电接收器/光电探测器/最高500MHz 光电接收器HBPR系列
HBPR是用于测量小差分光电流或小光差功率的稳频光电接收机，带宽在MHz范围内。它们各自配备两个可切换放大，并以高达55 dB的卓越CMRR为特征。
特性
• 带宽最高可达500 MHz
• 降噪（CMRR共模噪声）最高可达50 dB
• 噪声非常低，NEP最高可达3.7 pW/√Hz
• 光谱的硅和InGaAs模型范围为320至1700纳米
• 可切换的20 MHz低通滤波器以最大限度减少宽带噪声
• 高增益可达60,000 V/A，可两级切换
• 输出信号的可切换耦合（AC/DC）
• 带宽为10 MHz的高速直流耦合显示器输出
• 输入可选为自由束或光纤耦合
• 1.035“-40 自由喷射输入螺纹，兼容许多标准光学系统
技术参数：
光谱320-1000nm适用型号：

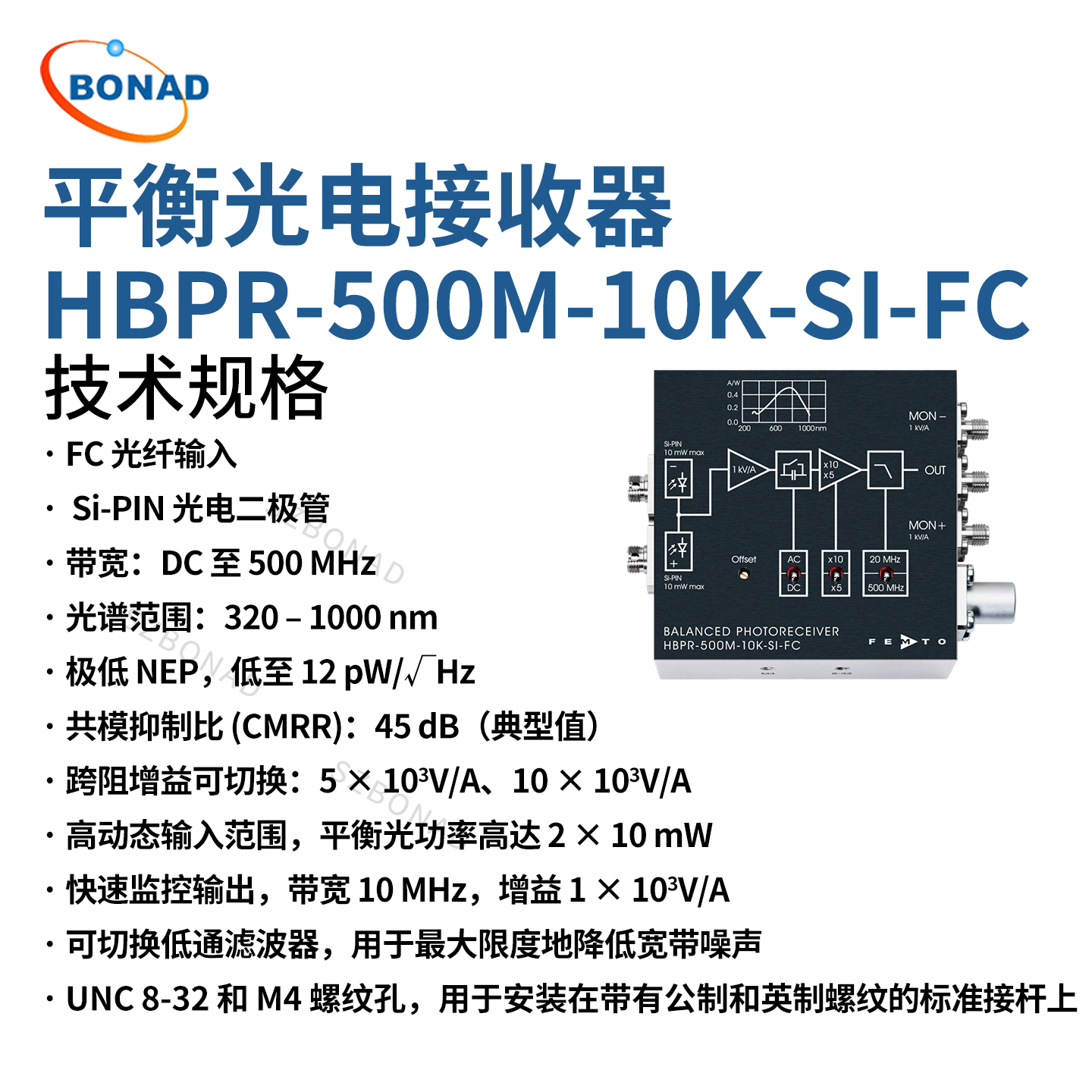

| 型号 | HBPR-500M-10K-SI-FC |
| Si-PIN 光电二极管 | Ø0.4mm， 带球体透镜的FC型号 |
| 光谱范围 | 320 – 1000 nm |
| 带宽（−3 dB） | 直流电 500 MHz |
| 跨阻增益（可切换） | 5.0 x 10^3 V/A 10.0 x 10^3 V/A |
| 转换提升（可切换） | 2.55 x 10^3 V/W 类型 5.1 x 10^3 V/W 类型。（@ 760 nm） |
| 最小噪声等效功率（NEP） | 12 pW/√Hz（@760 nm） |
| NEP（@ 20 MHz） | 13 pW/√Hz（@760 nm） |
| 共模抑制比 | 40dB |
以下参数适用于所有HBPR型号：
| 最大额定功率（CW） | 10 mW (on each photodiode, @ 850 nm) |
| 低通滤波器 | 全带宽可切换至20 MHz（最高截止频率） |
| 高通滤波器（交流耦合） | 直流耦合可切换为交流电（截止频率降低10 Hz） |
| 信号输出电压 | ±1.0 V，负载50 Ω（线性增益和低谐波失真），最大±2.0 V，负载50 Ω负载 |
| 监测输出 | 跨阻抗（增益）1000 V/A，带宽直流 – 10 MHz，输出电压0 ... +10 V（@ ≥100 kΩ负载） |
| 供电电压 /供电电流 | ±15 V（±14.5 V ......±16.5 V）–90 / +120 mA型。 |
| 尺寸/重量 | 80 x 80 x 30.5 毫米（长 x 宽 x 高）重量 FC 型号 350 克（0.77 磅），FS/FST 型号重量 410 克（0.9 磅） |
从直流到500 MHz的最小光学差分信号获取
通过精确区分两个输入信号，可以抑制共模噪声，如激光源的强度噪声。通过这种方式，可以从信号测量路径中提取出原本会被噪声水平淹没的最小光学信号。

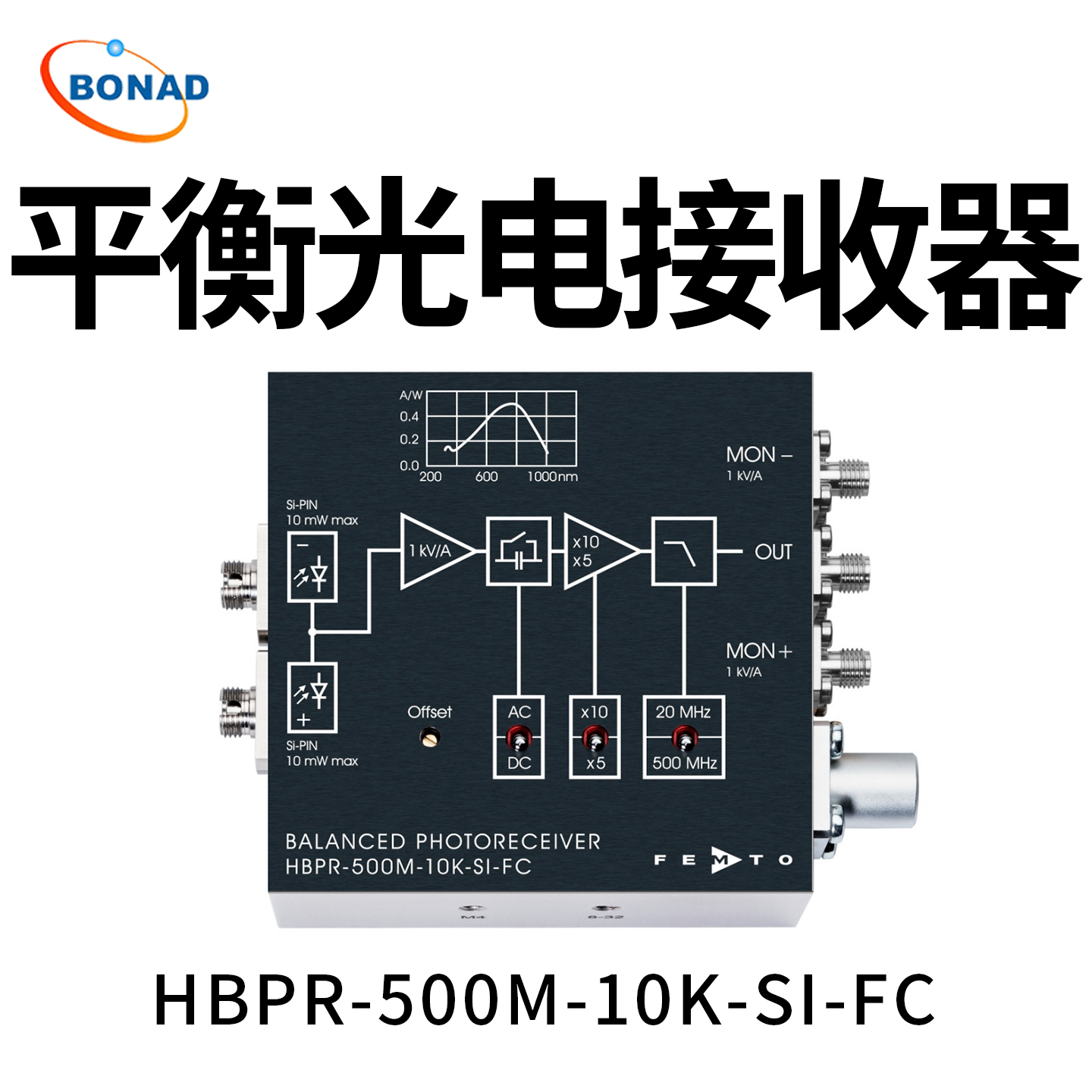

HBPR系列的光接收机/光电检测器由两个反并联连接的光电二极管与后续的低噪声超阻放大器组合而成。光电二极管经过精心挑选并成对匹配，以实现最高的共模噪声降低（CMRR）。低输入噪声（NEP）加上极高的共模抑制，为MHz范围内的平衡光电接收机树立了标准，并实现了高度灵敏的信号采集。高带宽使得即使在高重复率和快速变化的信号形态（如量子态断层扫描）下，也能精确捕捉激光脉冲。
由于可切换带宽限制（低通滤波器）、独立快速监听输出、可调节偏移和可切换交流/直流耦合等其他特性，HBPR系列的光电接收机是最为多功能的对称光电接收机之一。
兼容光学台台（自由束）和光纤
自由喷射输入（FST）设计为1035“-40的螺纹法兰，配有旋入式联接环，广泛兼容多家厂商的光学配件，如镜头、管状、防控系统、光学适配器等。
相对较大的探测器便于自由束应用中的光学聚焦，并确保在使用可选光纤适配器时实现高且稳定的耦合。
由于探测器面积较大，配备Ø 0.8毫米光电探测器的自由束SI型号可通过简单地拧上PRA系列可选的光纤适配器，轻松转换为光纤连接（FC、FSMA），耦合损耗显著。对于探测器面积较小的型号，如Ø 0.4 / 0.3 mm，仅在有限范围内推荐使用光纤适配器，因为耦合损耗和不稳定性可能发生。如果重点是高精度光纤测量，使用固定光纤FC输入的FC模型通常能获得最佳效果。
所有HBPR光电接收器均配备UNC 8-32和M4螺纹孔，因此可以方便且稳定地集成到标准杆架上的光学系统中。
应用
• 光学光谱学
• 相干异差检测
• 光学量子态的同调因子检测
• 光学相干断层扫描（OCT）
• 干涉测量
• 光学延迟测量
• 示波器、频谱分析仪、模数转换器和锁相放大器的差分光学前端
