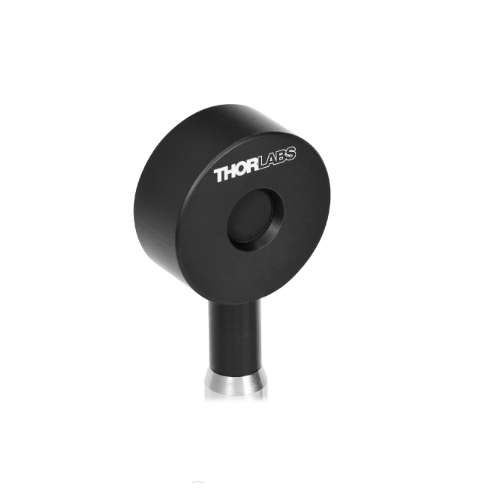

ES111C 热释电传感器可将辐射能量脉冲直接转换为电压脉冲，且与入射辐射的波长无关。ES111C 传感器探头严格基于同轴结构构建，因此对脉冲气体激光器所发射的电磁辐射干扰具有极高的抗扰性。
ES111C 的孔径直径为 11 mm。为获得最佳性能，建议选择面积略大于光束截面的传感器。主动传感区域涂有黑色吸收层，该吸收层在 185 nm 至 25 µm 的波长范围内具有近乎恒定的吸收率。位于 BNC 转 DE-9 转接器中的 EPROM 存储了提供精确能量读数所需的光谱响应校准参数。
ES111C 外壳设有 8-32 螺纹安装孔，用于适配立柱和立柱支架。为实现传感器的电气绝缘，随附公制和英制立柱适配器各一个。
ES111C 可通过 BNC 连接器直接连接至输入电阻为 1 MΩ 的示波器。为适配更高的重复频率，可降低负载电阻。
技术规格
| 产品型号 | ES111C |
| 传感器类型 | 热释电（Pyroelectric） |
| 波长范围 | 185 nm – 25 μm |
| 能量范围 | 10 μJ – 150 mJ |
| 分辨率 | 100 nJ |
| 探测器尺寸（有效面积） | Ø11 mm |
| 最大重复频率 | 40 Hz（@ 1 MΩ 负载） |
| 最大平均功率 | 0.15 W |
| 最大功率密度 | 8 MW/cm²（10 ns 脉冲） |
| 最大脉冲能量密度 | 0.15 J/cm² |
| 测量不确定度 | ±5%（@ 190 nm - 25 μm） |
| 线性度 | ±1% |
| 涂层类型 | 黑色宽带吸收涂层 |
| 热时间常数 | 20 ms |
| 线缆长度 | 1.5 m |
| 传感器尺寸 | Ø36 x 16 mm |
| 重量 | 0.1 kg |
使用说明
ES111C 探头内部没有可维修部件。外壳可用柔软的湿布擦拭进行清洁。热释电探头上的传感器无法清洁。请使用压缩空气轻轻吹去碎屑。
只要传感器未暴露于过高的光功率，其校准在很长一段时间内(远超一年)都应非常稳定。但为确保精度，探测器应每年校准一次。
